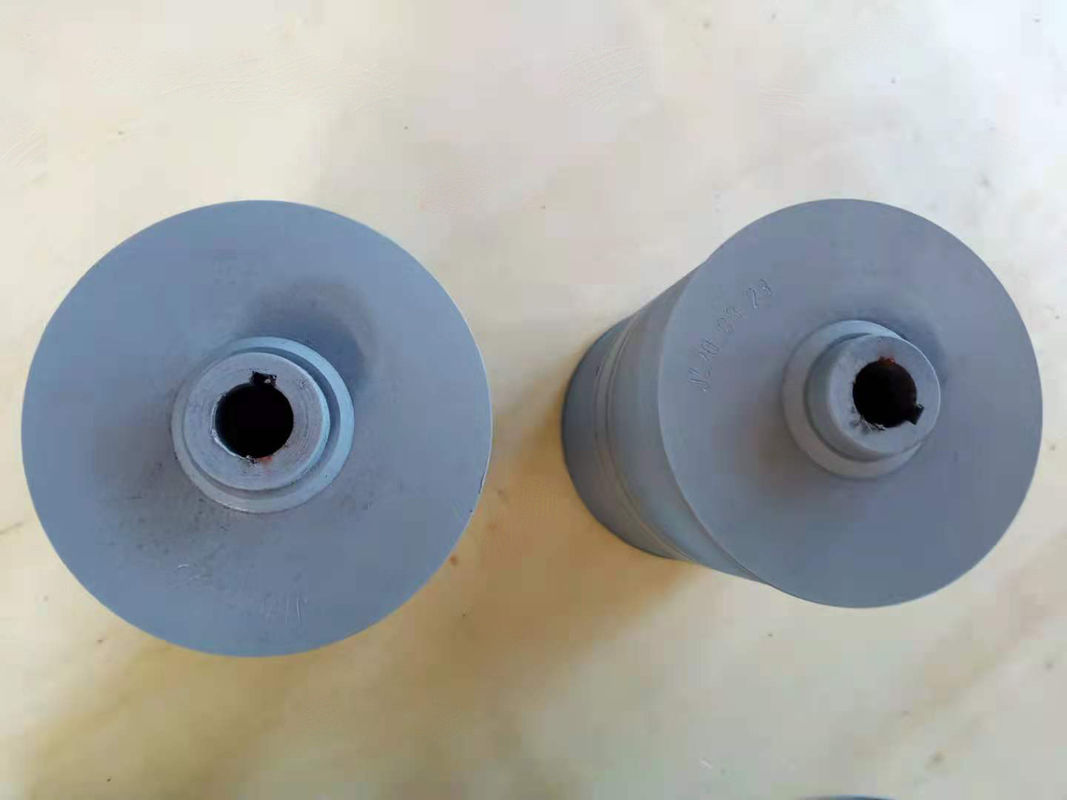

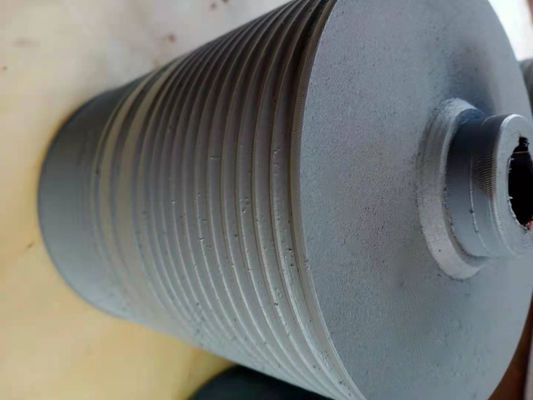

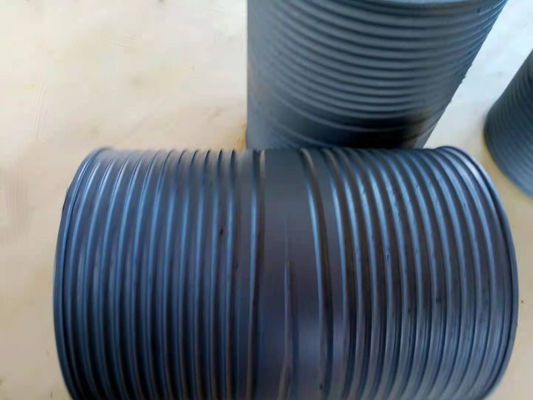

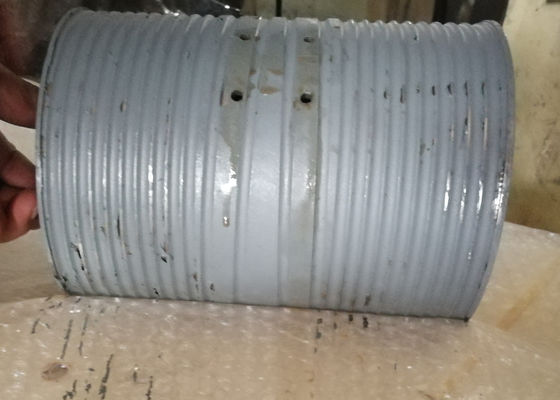

Trommel van de de Trommel de Dubbel Gegroefte Kruk van de koolstofstaalkabel voor Toren Opheffend Hijstoestel
De gegroefte Inleiding van de Kruktrommel
Het gegroefte Materiaal van de Kruktrommel: Koolstofstaal, Legeringsstaal, Roestvrij staal, Aluminium, Staal Met hoge weerstand, Enz.
Materiële Normen: GB, AISI, ASME, ASTM, JIS, DIN,…
Omgevingstemperatuur: -40 ° C aan +45 ° C
Stroage Omgevingstemperatuur: -40 ° C aan +50 ° C
Groeftype van Trommel: Spiraalvormige Groeven of Lebus-Groeven
De Omwentelingsrichting van de Trommel: Linker of Rechts
Verwerkingsprocédé: Het machinewerk
De Diameter van de draadkabel: 3 MM~100-MM.
Verwerkingsmateriaal: CNC machinaal bewerkend centrum
De gegroefte Technische Parameters van de Kruktrommel
| Nr: |
Draaddiameter (mm) |
Het trekken van Kracht (KN) |
Omwentelingsrichting |
Trommeldiameter (mm) |
Trommellengte (mm) |
| 1 |
3~8 |
3~10 |
Linker, Rechts |
>160 |
<1000>
|
| 2 |
10~16 |
12~20 |
Linker, Rechts |
>320 |
<>1000 |
| 3 |
18~24 |
20~80 |
Linker, Rechts |
>480 |
<>1000 |
| 4 |
26~32 |
100~120 |
Linker, Rechts |
>640 |
<>1000 |
| 5 |
34~40 |
150~200 |
Linker, Rechts |
>800 |
<>1000 |
| 6 |
42~50 |
240~400 |
Linker, Rechts |
>1000 |
<>1000 |
De dienstvoorwaarden van Lebus-groef
1. De flenzen van trommel zullen aan trommelmuur bij om het even welke voorwaarden, zelfs onder de lading loodrecht zijn.
2. De kabel moet onder spanning worden gehouden tijdens het spoelen zodat de kabel tegen groefmuur zal worden verpletterd. Bij het spoelen niet aan deze voorwaarde kan voldoen, zal een persrol worden gebruikt. Men adviseert over het algemeen dat de spanning van de kabel minstens van 2% zou moeten zijn brekende de spanning of van 10% werkende lading.
3. De waaier van de vloothoek over het algemeen nooit meer dan 1,5 graden en niet minder dan 0,25 graden moeten zou zijn.
4. Wanneer de draadkabel van de trommel wordt vrijgegeven rond de katrolschijf gaat, zou het centrum van katrolschijf over het centrum van trommel moeten zijn die.
5. De kabel moet worden gehouden om niet los, zelfs onder de maximumlading.
6. De kabel moet anti-rotation structuur zijn.
Gelieve te meten de verandering van kabeldiameter onder verschillende lading
De gegroefte Structuur van de Kruktrommel
De Samenstelling van de groeftrommel: Trommelkern, Flenzen, Schacht, Enz.
Verwerking: Kabeltrommels met groeven direct in hen worden gesneden die. De kruktrommel met flens, wordt de pond-groef gesneden direct in het lichaam van de trommel, volgens de eisen van klanten, zijn de flenzen of gelast of schroef-vastgebout. de groefmeetkunde wordt bepaald door kabelbouw, diameter en lengte, en door toepassing. de trommel heeft de vereiste opzettende afmetingen voor de daadwerkelijke exploitatievoorwaarden.
Producttoepassing:
1. Zee Mariene machines: De zeekruk van de aardoliekraan, Vastleggende kruk, Tractiekruk, Personenvervoerkruk, Ankerkruk, Hydrologic kruk
2. Techniekmachines: Kabelkruk, Torenkraan, die machine, Hydraulische kruk opstapelen
3. De olieveldindustrie: De installatie van de olieboring, het hijstoestel van de Aardolietractor, de installatie van de Aardoliecontrole, de pompende eenheidskruk van Trailermounted, het Registreren kruk, enz.
4. De de bouwmachines: De bouw veegt muurkruk, Windend hijstoestel, Windas af
5. Mijnbouwkruk: Verzendende kruk, steun-Trekt kruk, die kruk, enz. dalen
6. Kraanmachines: De brug opheffende machine, Torenkraan, Brugkraan, de kruk van de Kruippakjekraan
