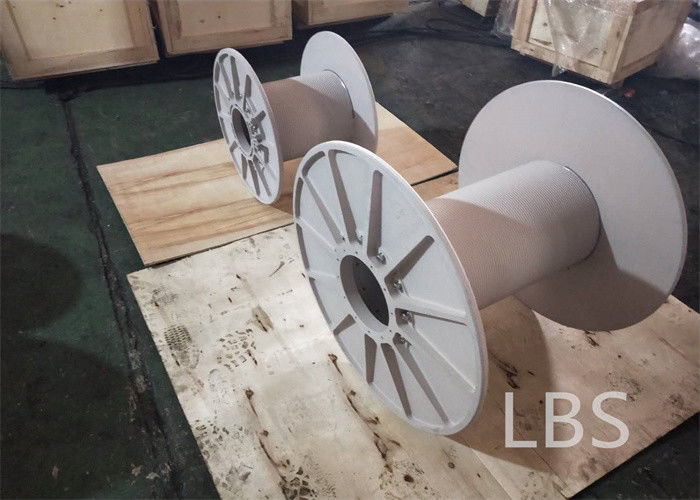

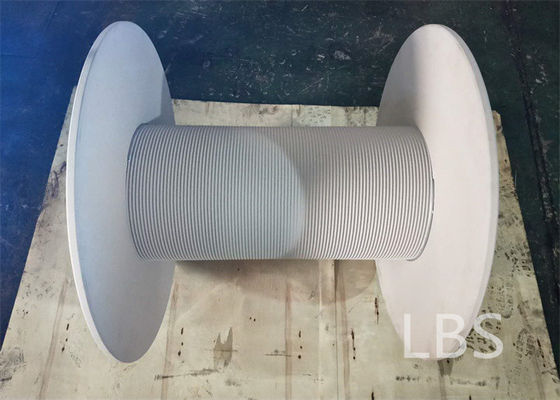

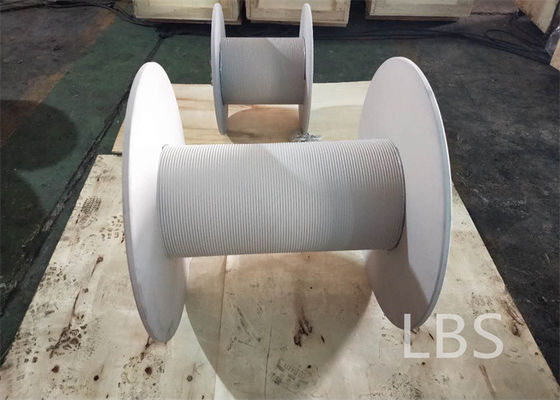

Bouw en Mijnbouw equipent Gegroefte de Kruktrommel van de Legeringsstaalkabel Lebus
Overzicht
De Lebus-kruk van de kabelgroef door ons bedrijf wordt ontwikkeld lost de volgende problemen dat op:
1. De staalkabel kan in veelvoudige lagen zonder wanordelijke kabel worden verpakt;
2. Draadkabel het winden de snelheid is niet beperkt;
3. De lading wordt gelijk verdeeld tussen de draadkabels;
4. Op de voorwaarde van lading, geen kabel bijten of kabel die tussen de draadkabels overslaan;
5. Verminder de schade van draadkabel en verbeter de veiligheid;
6. Verminder de onderbreking van de vervanging van de draadkabel, verbeter zeer de het werkefficiency.
Na het gebruiken van een groot aantal gegevensblad: verleng de levensduur van draadkabel meer dan 500%
Waaier van toepassing
Wijd gebruikt in zeeplatforms, aardoliemachines, de machines van de watermilieubescherming, havenmachines, het grote heftoestel van techniekmachines.
Productinleiding
Het gegroefte Materiaal van de Kruktrommel: Koolstofstaal, Legeringsstaal, Roestvrij staal, Aluminium, Staal Met hoge weerstand, Enz.
Materiële Normen: GB, AISI, ASME, ASTM, JIS, DIN,…
Omgevingstemperatuur: -40 ° C aan +45 ° C
Stroage Omgevingstemperatuur: -40 ° C aan +50 ° C
Groeftype van Trommel: Spiraalvormige Groeven of Lebus-Groeven
De Omwentelingsrichting van de Trommel: Linker of Rechts
Verwerkingsprocédé: Het machinewerk
De Diameter van de draadkabel: 3 MM~100-MM.
Verwerkingsmateriaal: CNC machinaal bewerkend centrum
types van structuur
De kruktrommel met groef heeft hoofdzakelijk de volgende drie types van structuur
1, verbindend type. In deze structuur, wordt het lichaam van de kabelgroef eerst gemaakt in 4 stukken van tegel, en dan worden de 4 stukken van tegelgroef en licht trommellichaam verbonden en aaneengesmeed
2, integraal, zijn de kabelgroef direct worden gevestigd op het trommellichaam, de kabelgroef en trommellichaam als één.
3. Het type van stoplassen, maakt de kabelgroef in een cilinderlichaam, en sneed toen het in 2 stukken tegels, en stoplassen op het trommellichaam.
Productinformatie
| De naam |
Bouw en Mijnbouw equipent Gegroefte de Kruktrommel van de Legeringsstaalkabel Lebus |
| Hijstoestelsnelheid |
0.95-1.27m/s |
| Roteer snelheid |
720-960 r/min |
| Kabeldiameter |
330mm |
| Slingertype |
draad |
| Richtingsomwenteling |
links of rechts |
| Toepassing |
hijstoestel |
| Parameter |
kan worden ontworpen |
| Toepassing |
mijnbouw, olieboring, of kolenmijn |
| Trommeldiameter |
900mm |
| Trommelbreedte |
600mm |
Technische Parameters
| Nr: |
Draaddiameter (mm) |
Het trekken van Kracht (KN) |
Omwentelingsrichting |
Trommeldiameter (mm) |
Trommellengte (mm) |
| 1 |
3~8 |
3~10 |
Linker, Rechts |
>160 |
<1000>
|
| 2 |
10~16 |
12~20 |
Linker, Rechts |
>320 |
<>1000 |
| 3 |
18~24 |
20~80 |
Linker, Rechts |
>480 |
<>1000 |
| 4 |
26~32 |
100~120 |
Linker, Rechts |
>640 |
<>1000 |
| 5 |
34~40 |
150~200 |
Linker, Rechts |
>800 |
<>1000 |
| 6 |
42~50 |
240~400 |
Linker, Rechts |
>1000 |
<>1000 |
De dienstvoorwaarden van Lebus-groef
1. De flenzen van trommel zullen aan trommelmuur bij om het even welke voorwaarden, zelfs onder de lading loodrecht zijn.
2. De kabel moet onder spanning worden gehouden tijdens het spoelen zodat de kabel tegen groefmuur zal worden verpletterd. Bij het spoelen niet aan deze voorwaarde kan voldoen, zal een persrol worden gebruikt. Men adviseert over het algemeen dat de spanning van de kabel minstens van 2% zou moeten zijn brekende de spanning of van 10% werkende lading.
3. De waaier van de vloothoek over het algemeen nooit meer dan 1,5 graden en niet minder dan 0,25 graden moeten zou zijn.
4. Wanneer de draadkabel van de trommel wordt vrijgegeven rond de katrolschijf gaat, zou het centrum van katrolschijf over het centrum van trommel moeten zijn die.
5. De kabel moet worden gehouden om niet los, zelfs onder de maximumlading.
6. De kabel moet anti-rotation structuur zijn.
Gelieve te meten de verandering van kabeldiameter onder verschillende lading
