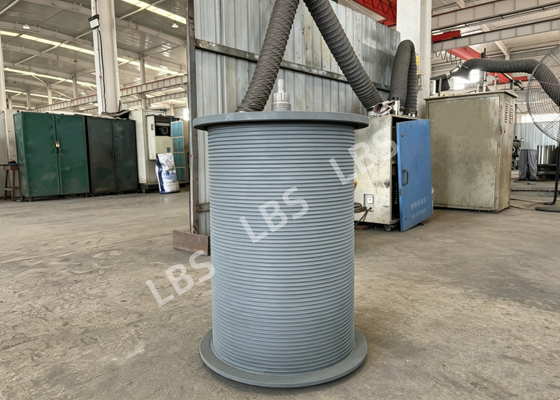

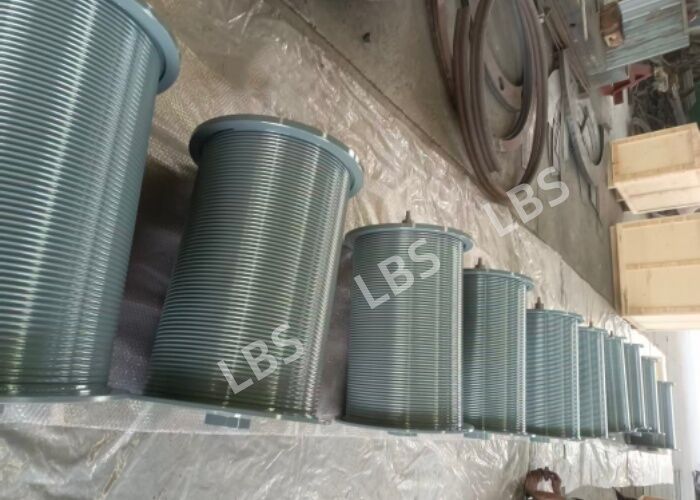

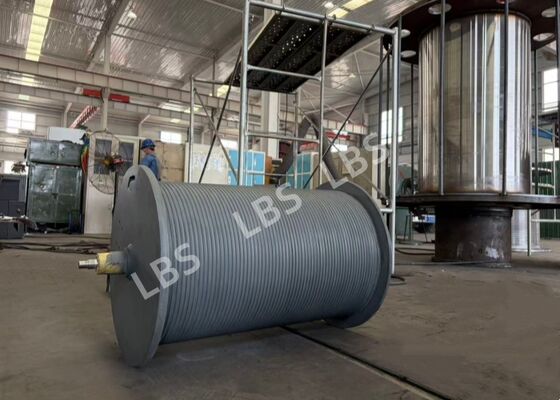

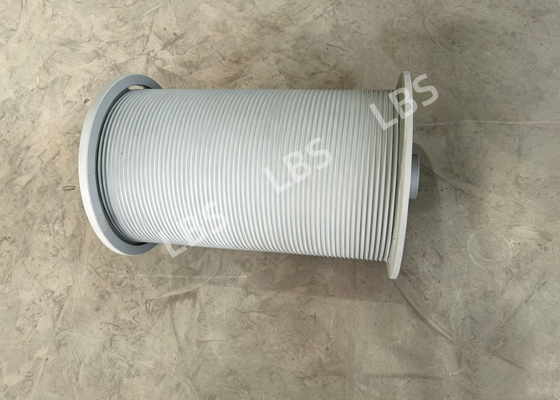

Drie-laags spoed trommel met rechtsdraaiende spiraal groef

1. Productintroductie

Het product heeft een gelaste composietstructuur, geassembleerd en gelast door de trommel, twee zijplaten en verbindingsas-zittingen. Lassen wordt strikt gecontroleerd om lasdefecten zoals gemiste lassen, koude lassen, scheuren, blaasgaten en insluitsels te elimineren. De concentrische tolerantie aan beide uiteinden van de trommel is 0,1 mm met hoge bewerkingsprecisie. Het eindproduct is gecoat met anti-corrosieverf: zinkrijk epoxy primer plus polyurethaan topcoat, RAL7031 machinegrijs, totale droge laagdikte ≥120μm. De coating is vrij van doorzakken, afbladderen en schilferen, en levert uitstekende weerbestendigheid en anti-corrosieprestaties. Alle componentoppervlakken zijn glad zonder mechanische schade, wat voldoet aan de eisen voor langdurige continue werking van hijsapparatuur.

2. Productparameters

3. Productvoordelen

(1) Stabiele touwopstelling voor meerlaagse winding: Op maat gemaakte rechtsdraaiende spiraalgroef, precies afgestemd op Φ10mm staalkabel. Onder 3-laags winding is de staalkabel minder vatbaar voor touwknopen en touwbijten, waardoor de slijtage van de staalkabel wordt verminderd en de levensduur wordt verlengd.

(2) Hoge precisie bewerking: Strikte controle van de trommelconcentrische met nauwkeurig gevormde touwgroeven. Het geleidende schuine vlak ontwerp zorgt voor een soepele in- en uitgang van het touw, waardoor de impactbelastingen worden verlaagd.

(3) Robuuste gelaste constructie: Volledige penetratielassen tussen trommel en eindplaten met las kwaliteit tot inspectienorm. Hoge structurele sterkte en vermoeiingsweerstand om afwisselende hijslasten te weerstaan.

(4) Langdurige anti-corrosiebescherming: Composietcoating van zinkrijk epoxy primer en polyurethaan topcoat met laagdikte ≥120μm, RAL7031 machinegrijs. Goede roest- en zoutsproeibestendigheid, geschikt voor vochtige, maritieme en andere corrosieve omgevingen.

(5) Grote montagecompatibiliteit: 4-M10 montagegaten voorgeboord op eindplaten met gestandaardiseerde interface voor snelle montage en vervanging op lieren en hijsapparatuur.

4. Toepassingsscenario's

Wijd toegepast in offshore hijslieren, haven hijsapparatuur, mobiele bouwkranen, maritieme dekapparatuur en mijn hijsapparatuur. Geschikt voor offshore platforms, dokken, scheepswerven en bouwplaatsen, om draadkabel wikkelen/afwikkelen, lasten hijsen en trekkrachten uit te voeren.
