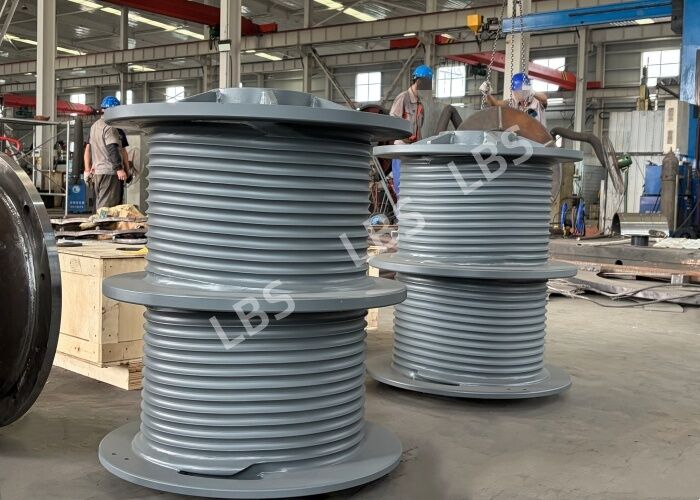

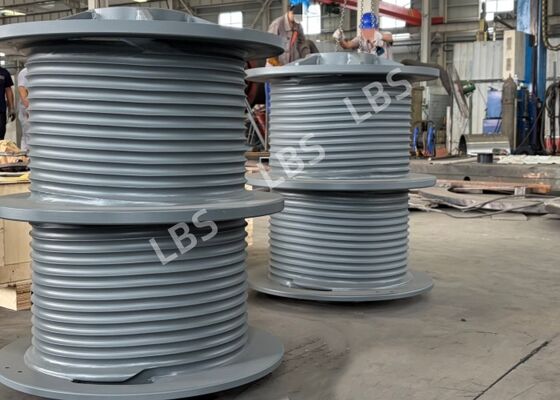

60° gebold, gebogen, dubbel trommel voor 24 mm touw

1.Productenbeschrijving

Dit is een Lebus gegroeveerde dubbele trommel vervaardigd van Q355D hoogsterk laaggelegeerd staal.3 mm en een buitendiameter van Φ710Het is voorzien van 60° gevouwen Lebus touwgroefjes. De linker- en rechterhoekige spiraalvormige groefjes zijn volledig symmetrisch: de linker helix windt het touw van links naar rechts, de linker spiraal van links naar rechts, de linker spiraal van links naar rechts, de linker spiraal van links naar rechts.terwijl de rechter helix windt touw van rechts naar linksEr zijn 2 lagen met 13,5 spoelen per laag en een starthoek van 0°, waardoor een ordelijke tweerichtings spoeling van stalen draad touw mogelijk is.

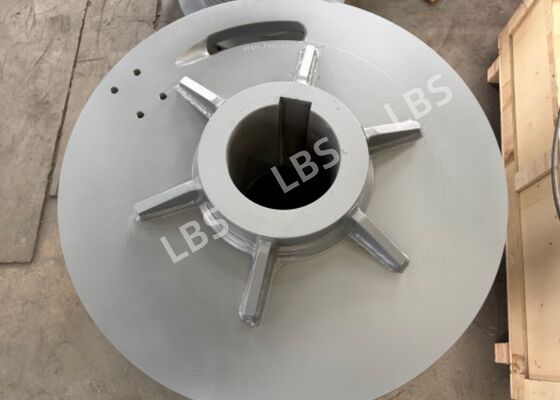

Voor stalen platen met een dikte van ≥ 12 mm worden de groeven bewerkt volgens de lasnormen GB985-88 en GB986-88.Alle scherpe randen zijn afgebrouwd en afgerondVoor de verwerking van het staaldraad wordt de hechting van het staaldraad met behulp van precieze bewerkte touwgroefjes gewaarborgd en worden de risico's op het verpletteren, bijten en onregelmatig spoelen van het touw verminderd.Montagebouten zijn aan beide uiteinden op de flenzen geplaatst voor directe montage aan lieren en heftoestellen, geschikt voor offshore- en bouwmachineheffing.

2.Productparameter

3.Voordeel van het product

(1) 60° gevouwen Lebus touwgroefontwerp: symmetrische linker- en rechterspiraalvormige groef leidt een nette meerlagige winding van staaldraadtouw, waardoor touwverbranding, springen en bijten voorkomen worden.het verlengen van de levensduur van het draadtouw en het verlagen van de onderhoudskosten.

(2) Hoogsterk materiaal: Q355D hoogsterk laaggelegeerd staal levert uitstekende slagprestaties bij lage temperaturen, vermoeidheidsbestendigheid en draagvermogen,ideaal voor zware lading en corrosieve mariene omgevingen.

(3) Precieze symmetrische spiraalvormige structuur: volledig symmetrische linker- en rechterspiraal met 0° starthoek zorgt voor een gesynchroniseerde en stabiele tweerichtings spoelingen,een evenwichtige belasting aan beide uiteinden van de trommel en een soepelere lieroperatie.

(4) Volwassen lastechniek: dikke platen worden volgens de nationale lasspecificaties gegroeid met grondlassen.Hoge lassterkte en weerstand tegen wisselende belastingen garanderen een robuuste en betrouwbare algehele structuur.

(5) Precieze bewerking: de kritische afmetingen worden gecontroleerd binnen strakke toleranties.een hoge precisie van de montage en een goede concentriciteit van de installatie om trillingen van de apparatuur te verminderen.

(6) Geoptimaliseerde oppervlakteafwerking: De afgeronde en afgeronde scherpe randen en de gepolijste lassen elimineren de spanningsconcentratie en voorkomen beschadiging door het snijden van de draad.

4Toepassingsscenario's

Het wordt voornamelijk gebruikt in offshore engineering heavy lifting apparatuur, waaronder offshore platform kranen, marine dek lieren, offshore olie en gas boorplatforms,scheepsophefapparatuur en zwevend kraanwijnsystemenHet is ook van toepassing op zware havenkraan en mijnwints.
