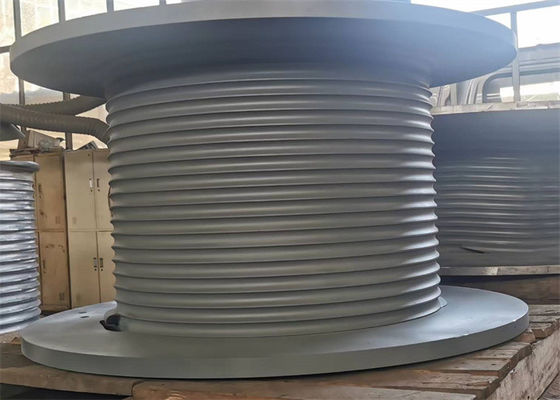

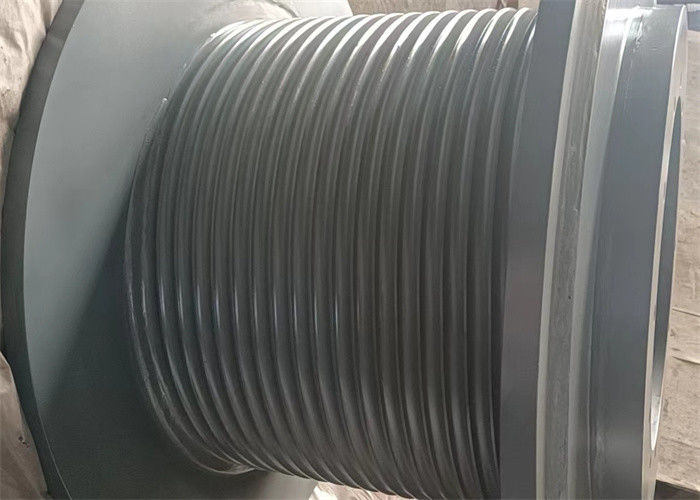

Op zwaar werk berekende 35T-Capaciteit Crane Winch Drum met LEBUS-Kabelgroeven
Productinleiding
Het gegroefte Materiaal van de Kruktrommel: Koolstofstaal, Legeringsstaal, Roestvrij staal, Aluminium, Staal Met hoge weerstand, Enz.
Materiële Normen: GB, AISI, ASME, ASTM, JIS, DIN,…
Omgevingstemperatuur: -40 ° C aan +45 ° C
Stroage Omgevingstemperatuur: -40 ° C aan +50 ° C
Groeftype van Trommel: Spiraalvormige Groeven of Lebus-Groeven
De Omwentelingsrichting van de Trommel: Linker of Rechts
Verwerkingsprocédé: Het machinewerk
De Diameter van de draadkabel: 3 MM~100-MM.
Verwerkingsmateriaal: CNC machinaal bewerkend centrum
Types van structuur
De kruktrommel met groef heeft hoofdzakelijk de volgende drie types van structuur:
1. het verbinden van type. In deze structuur, wordt het lichaam van de kabelgroef eerst gemaakt in 4 stukken van tegel, en dan worden de 4 stukken van tegelgroef en licht trommellichaam verbonden en aaneengesmeed.
. integraal 2, is de kabelgroef direct wordt gevestigd op het trommellichaam, de kabelgroef en trommellichaam als één.
3. Het type van stoplassen, maakt de kabelgroef in een cilinderlichaam, en sneed toen het in 2 stukken tegels, en stoplassen op het trommellichaam.
Productstructuur
De Samenstelling van de groeftrommel: Trommelkern, Flenzen, Schacht, Enz.
Verwerking: Kabeltrommels met groeven direct in hen worden gesneden die. De kruktrommel met flens, wordt de pond-groef gesneden direct in het lichaam van de trommel, volgens de eisen van klanten, zijn de flenzen of gelast of schroef-vastgebout. de groefmeetkunde wordt bepaald door kabelbouw, diameter en lengte, en door toepassing. de trommel heeft de vereiste opzettende afmetingen voor de daadwerkelijke exploitatievoorwaarden.
Productvoordeel:
De pond gegroefte trommel, loste het probleem van draadkabel het spoelen op.
Vergeleken met gewone draadloze groef (vlotte) trommel en de spiraalvormige trommel van de kabelgroef, pond-heeft de kabelgroef duidelijke voordelen in het multi-layer draadkabel spoelen, maakt het speciale de groefsysteem van pond spoelen van draadkabel, en de lading van elke gelijk verdeelde laag vlot, breidt de levensduur van kabel uit, vermindert de schade van de draadkabel, verbetert de veiligheid van de verrichting van het materiaal, en vermindert het probleem van mechanisch materiaalsluiting voor veranderende kabel.
Technische Parameters
| Nr: |
Draaddiameter (mm) |
Het trekken van Kracht (KN) |
Omwentelingsrichting |
Trommeldiameter (mm) |
Trommellengte (mm) |
| 1 |
3~8 |
3~10 |
Linker, Rechts |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Linker, Rechts |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Linker, Rechts |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Linker, Rechts |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Linker, Rechts |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Linker, Rechts |
>1000 |
<1000> |
Producttoepassing:
a.Crane machines: De de brug opheffende machine, de Torenkraan, de Brugkraan, kruk van de Kruippakjekraan, enz.
B, de aardolieindustrie: De installatie van de olieboring, het hijstoestel van de Aardolietractor, de installatie van de Aardoliecontrole, Aanhangwagen opgezette pompende eenheidskruk, het Registreren kruk, enz.
c.Offshore mariene machines: De zeekruk van de aardoliekraan, Vastleggende kruk, Tractiekruk, Personenvervoerkruk, Ankerkruk, Hydraulische kruk, enz.
d. De bouwmachines: De bouw veegt muurkruk, Windend hijstoestel, Windas, enz. af
e. techniekmachines: Kabelkruk, Torenkraan, die machine, Hydraulische kruk, enz. opstapelen
f. mijnbouwkruk: Verzendende kruk, steun-Trekt kruk, die kruk, enz. dalen
Overzichtsstructuur van Tekening
De verwerking van Techniek
