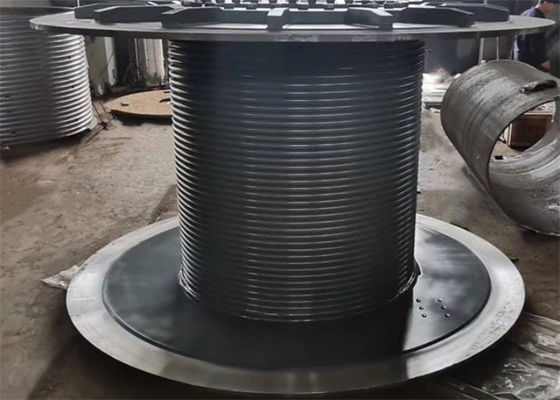

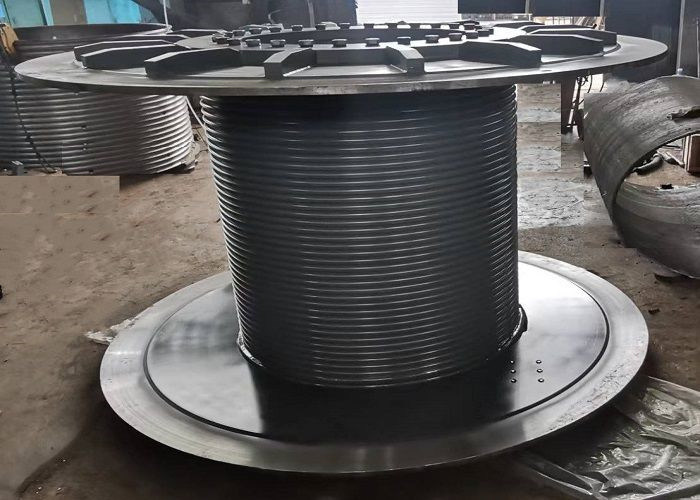

Grote kraanwijntrommel met Lebus-groef, snoeiend kabeltouw, automatische rij
Overzicht
Een trommel is een belangrijk onderdeel van een kraan.Het leidwiel van de luchtwagen wordt geïntroduceerd in de trolley katrol groepAls de lier werkt, wordt deze gewikkeld.Het stalen draad touw op de trommel realiseert de actie van het wikkelen en loslaten van het touw door middel van positieve en negatieve rotatie van de trommelDe trommel draagt de snelle touwspanning van het draadtouw, en de trommelstructuur moet voldoen aan de sterkte. Buiten, maar ook om ervoor te zorgen dat het draadtouw netjes wikkelt.
Tecnische parameters
| - Nee. |
Draaddiameter ((mm) |
Trekkracht (KN) |
Rotatierichting |
Drumdiameter ((mm) |
Drumlengte ((mm) |
| 1 |
3 tot 8 |
3 tot 10 |
Links, rechts. |
> 160 |
< 1000 |
| 2 |
10 tot 16 |
12 tot 20 |
Links, rechts. |
> 320 |
< 1000 |
| 3 |
18 tot 24 jaar |
20 tot 80 |
Links, rechts. |
> 480 |
< 1000 |
| 4 |
26 tot 32 |
100 tot 120 |
Links, rechts. |
> 640 |
< 1000 |
| 5 |
34 ~ 40 |
150 tot 200 |
Links, rechts. |
> 800 |
< 1000 |
| 6 |
42 tot 50 |
240 tot 400 |
Links, rechts. |
> 1000 |
< 1000 |
Inleiding van het product
Materiaal van gegroeveerd liertrommel: koolstofstaal, legeringsstaal, roestvrij staal, aluminium, hoogsterk staal, enz.
Materialennormen: GB, AISI, ASME, ASTM, JIS, DIN, - Wat is er?
Omgevingstemperatuur: -40 ° C tot + 45 ° C
Stroage Omgevingstemperatuur: -40 °C tot +50 °C
Groef Type trommel: spiraalgroef of Lebusgroef
De rotatierichting van de trommel: linkshandig of rechtshandig
Verwerkingswijze: machinewerk
Draadtouwdiameter: 3 mm~100 mm
Verwerkingsapparatuur: CNC-bewerkingscentrum
De structuur van deLEBUSgroef
De trommel touwgroef van de boorwinch neemt de vorm aan van een dubbele gebroken lijnstructuur en zijn kenmerken zijn diagonale touwgroef en rechte touwgroef afwisselend verschijnen,het vormen van twee diagonale touw groeven gebied en twee rechte touw groeven gebied op het oppervlak van de trommelDe zogenaamde hellende touwgroef verwijst naar de touwgroef die diagonaal snijden met de drumbus,en de rechte touwgroef verwijst naar de touwgroef die rechtstreeks snijden met de trommelbus of parallel aan de flensterDe diagonale sterke groef regelt de toonhoogte van de touwgroef, die een klein deel uitmaakt van de cirkel van de touwgroef.Het structuurpunt kan effectief verlichten van de problemen van extrusie vervorming, wederzijdse wrijving en vroegtijdige slijtage van draadtouw tijdens het laden.
De verwerking en productie van de lebusgroef kan rechtstreeks op de trommel als geheel worden verwerkt, en kan ook in een set met de touwgroef worden gemaakt en in een splittype worden gemaakt,met een gewicht van niet meer dan 10 kgHet materiaal van een vouwtouw kan worden onderverdeeld in koolstofstaal, roestvrij staal, legerd staal, aluminium of glasvezel, enz.De loop kan worden vervaardigd door platen te rollen of te gieten.
Producttoepassing:
1. kraanmachines: brughefmachine, torenkraan, gangkraan, kruipkraanwijn
2De aardolie-industrie: olieboorplatform, aardolie trekkerhef, aardolie overwerkplatform, op een aanhangwagen gemonteerde pompenwiel, houtwiel, enz.
3. Offshore Marine machinery: Offshore petroleum crane winch, Mooring winch, Traction winch, Man-riding winch, Anchor winch, Hydrologic winch
4De bouwmachines: Winkel, windwiel, windwiel
5. mijnwinch: dispatchingwinch, prop-pullingwinch, sinkingwinch, etc.
6Ingenieursmachines: Kabelwinch, torenkraan, opstapmachine, hydraulische lier
Schetsstructuur van het teken
Verwerkingstechniek
