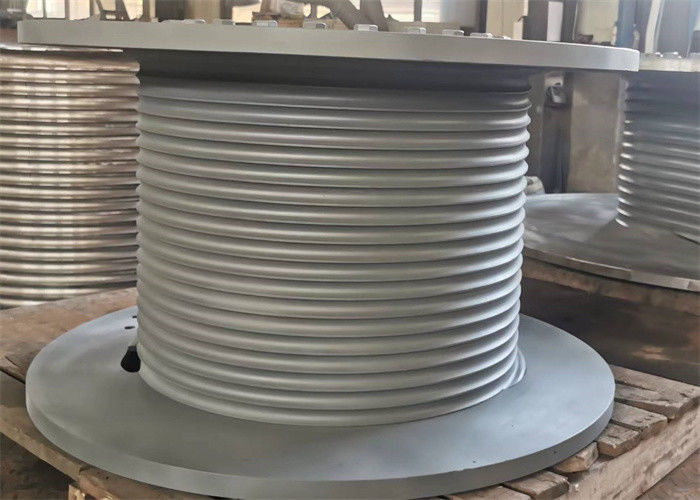

Pond-Draadkabel/Kabel Gegroefte die Trommel voor Crane Hoiost Lifting Equipment wordt gebruikt
overzicht van Gegroefte Lebus
Pond-de trommel is een soort groef voor het multi-layer winden van draadkabel in het buitenland wordt geïntroduceerd die van. Wegens deze kabelgroef in de trommel
Het grootste deel van de perifere sectie wordt gehouden met het gezicht van het flenseind, slechts in een zeer kleine sectie en de het gezichtskruising van het flenseind parallel,
Nochtans, is er een fenomeen van het draaien, wordt het genoemd „ook vouwend kabelgroef“.
Praktische de jaren heeft bewezen dat dit soort trommel met de speciale structuur van de kabelgroef de moeilijkheid van multi-layer windende kabel kan goed oplossen
Het dubbele vouwende systeem van de kabelgroef zorgt ervoor dat de multi-layer windende draadkabel op de trommel volledig regelmatig in wordt getrokken en van de trommel ontwikkeld,
Voordeel van de de Kabeltrommel van pond Grroved
Dit systeem is nog de meest efficiënte en perfecte methode om het leven van draadkabel te verlengen. De tests hebben dat het gebruik met de specificaties van de Draadkabel de kabelgroef aanpast aangetoond, Lebus-kan de trommel het leven van draadkabel verlengen meer dan 500%.
Pond-de kabelgroef maakt de lading gelijk tussen lagen wordt verdeeld, en de praktijk bewijst dat het zeer het leven van draadkabel die verlengt. In feite, kan de testoppervlakte het leven van de draadkabel door meer dan 500% uitbreiden. Het verminderen van de schade van de draadkabel verhoogt veiligheid en vermindert machineonderbreking.
Technische parameters en toepassing
| Nr: |
Draaddiameter (mm): |
Omwentelingsrichting |
Hoofdtrommel
diameter (mm) |
Hoofdtrommellengte (mm) |
Toepassing |
| 1 |
8 10 13 |
Linker, Rechts |
430 |
763 |
De de installatiekruk van de oliecontrole,
Slepende kruk
Torenkraan |
| 2 |
13 18 20 |
Linker, Rechts |
623 |
1144 |
Techniekkruk,
Opheffende kruk, Kruippakjekraan |
| 3 |
22 25 26 |
Linker, Rechts |
730 |
1220 |
De installatie van de oliecontrole,
Registrerenkruk |
| 4 |
18 22 32 |
Linker, Rechts |
670 |
1240 |
Boorrig winch,
drawworks |
| 5 |
28 32 36 40 |
Linker, Rechts |
560 |
630 |
De roterende kruk van de Boringsinstallatie,
Heftoestel |
| 6 |
26 28 32 45 |
Linker, Rechts |
760 1146 |
1970 1765 |
Zeekraan,
Mariene kraan, Vastleggende kruk
|
Productmateriaal
Legeringsstaal, uit gegoten staal, aluminium, allerlei staal met hoge weerstand Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, enz.
Materiële normen: GB, AISI, ASME, ASTM, JIS DIN, N-F, BS, EN…
De classificatiebureaus verklaarden: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR…
De dienstvoorwaarden van Lebus-groef
1. De flenzen van trommel zullen aan trommelmuur bij om het even welke voorwaarden, zelfs onder de lading loodrecht zijn.
2. De kabel moet onder spanning worden gehouden tijdens het spoelen zodat de kabel tegen groefmuur zal worden verpletterd. Bij het spoelen niet aan deze voorwaarde kan voldoen, zal een persrol worden gebruikt. Men adviseert over het algemeen dat de spanning van de kabel minstens van 2% zou moeten zijn brekende de spanning of van 10% werkende lading.
3. De waaier van de vloothoek over het algemeen nooit meer dan 1,5 graden en niet minder dan 0,25 graden moeten zou zijn.
4. Wanneer de draadkabel van de trommel wordt vrijgegeven rond de katrolschijf gaat, zou het centrum van katrolschijf over het centrum van trommel moeten zijn die.
5. De kabel moet worden gehouden om niet los, zelfs onder de maximumlading.
6. De kabel moet anti-rotation structuur zijn.
7. Gelieve te meten de verandering van kabeldiameter onder verschillende lading.
