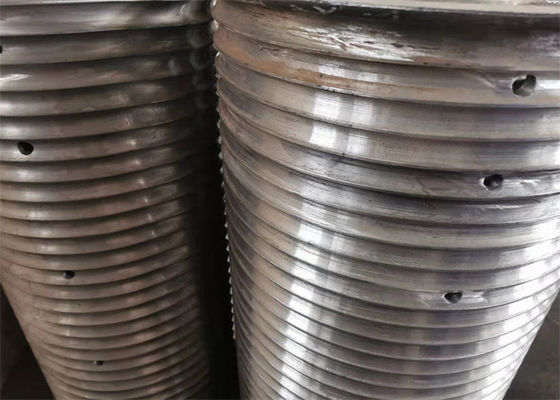

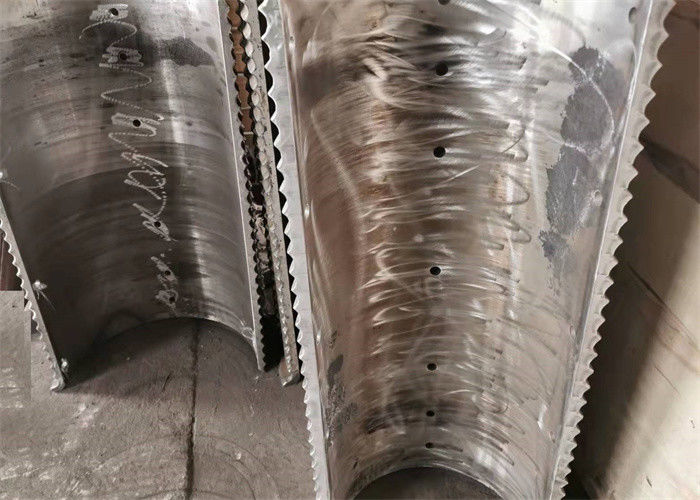

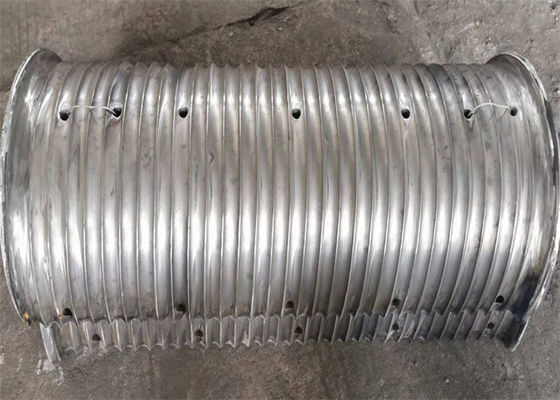

Liftkraan en trekapparatuur Kabelwijntrommel met Lebus-mouwen
Inleiding van het product
Materiaal van gegroeveerd liertrommel: koolstofstaal, legeringsstaal, roestvrij staal, aluminium, hoogsterk staal, enz.
Materialennormen: GB, AISI, ASME, ASTM, JIS, DIN, - Wat is er?
Omgevingstemperatuur: -40 ° C tot + 45 ° C
Stroage Omgevingstemperatuur: -40 °C tot +50 °C
Groef Type trommel: spiraalgroef of Lebusgroef
De rotatierichting van de trommel: linkshandig of rechtshandig
Verwerkingswijze: machinewerk
Draadtouwdiameter: 3 mm~100 mm
Verwerkingsapparatuur: CNC-bewerkingscentrum
Tecnicaloverzicht
| Naam van het product |
Liftkraan en trekapparatuur Kabelwijntrommel |
| Drum Hoeveelheid |
Eén of twee |
| Drumontwerp |
LBS-groef of spiraalgroef |
| Materiaal |
Carbon-roestvrij staal en legeringsstaal |
| Grootte |
Aanpassing |
| Toepassingsgebied |
Operatie van de constructie- en mijnbouwterminal |
| Stroombron |
Elektrische en hydraulische apparatuur |
| Kabelcapaciteit |
100 tot 300 m |
| |
|
Parameters
| - Nee. |
Draaddiameter ((mm) |
Trekkracht (KN) |
Rotatierichting |
Drumdiameter ((mm) |
Drumlengte ((mm) |
| 1 |
3 tot 8 |
3 tot 10 |
Links, rechts. |
> 160 |
< 1000 |
| 2 |
10 tot 16 |
12 tot 20 |
Links, rechts. |
> 320 |
< 1000 |
| 3 |
18 tot 24 jaar |
20 tot 80 |
Links, rechts. |
> 480 |
< 1000 |
| 4 |
26 tot 32 |
100 tot 120 |
Links, rechts. |
> 640 |
< 1000 |
| 5 |
34 ~ 40 |
150 tot 200 |
Links, rechts. |
> 800 |
< 1000 |
| 6 |
42 tot 50 |
240 tot 400 |
Links, rechts. |
> 1000 |
< 1000 |
Kenmerken:
1Onze producten hebben de voordelen van compacte structuur, licht gewicht, veilig en gemakkelijk te bedienen.
2Onze producten worden gebruikt voor het opheffen, trekken en andere werkzaamheden in scheepsdekmachines, havens, aardolie, boormachines, machinebouw, mijnbouw,geologische exploratie- en bouwmachines, enz..
3De producten zijn ontworpen en vervaardigd volgens API-specificatie 7K Specificatie voor boorequipment.
4. Hoge start- en werkingsdoeltreffendheid
5Betrouwbare werking met weinig geluid
Productspecificaties:
1) Draadtouw of kabeldiameter (mm)
2) De diameter van de hoofddrom (mm)
3) Breedte tussen flenzen (mm)
4) Lengte van het te plaatsen touw of kabel
5) Materiaal en vereisten van de trommel
6) Maximale bedrijfsbelasting op touw of kabel
7) Richting van het aansluitend touw
8) Soort touwinvoer
9) Afstand tot vaste schuif en positie tussen flenzen
10) Buitenste diameter van flenzen
Verwerkingsapparatuur:
CNC-bewerkingscentrum
Materiaal van het product:
1Koolstofstaal: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2Hoogsterkte staal van lage legering: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3- Legeringsstaal: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4- polymeren, vezels en polyamide nylon.
5- roestvrij staal, aluminium, enz.
Het productmateriaal kan worden geselecteerd op verzoek van de klant
Tekening afmetingen
Drumkenmerken:
Verwerkingsapparatuur: CNC-bewerking
Rotatierichting van de groeven: Links
Draadtouwdiameter: 3 mm~65 mm
Elke laag rondes: 20,5 rondes
Layer: 5 Layer
Type touwgroef: LEBUS touwgroef
Aantal touwen: twee
Productstructuur
Groove Drum Composition: Drum kern, flenzen, as, enz.
Verwerking: touwtrommels met rechtstreeks erin gesneden groeven.Winstrommels met flens, de LBS-groef wordt rechtstreeks in het lichaam van de trommel gesneden, volgens de eisen van de klant,de flenzen zijn ofwel gelast of schroefgesneden. de groefgeometrie wordt bepaald door de touwconstructie, de diameter en de lengte, en door de toepassing. de trommel heeft de vereiste montage afmetingen voor de werkelijke bedrijfsomstandigheden.
Toepassing van het product
1. Offshore Marine machinery: Offshore petroleum crane winch, Mooring winch, Traction winch, Man-riding winch, Anchor winch, Hydrologic winch
2Ingenieursmachines: Kabelwinch, torenkraan, opstapmachine, hydraulische lier
3Olie-industrie: olieboorplatform, olietraktorhef, olietrekker, pompenwijn, houtenwijn, enz.
4De bouwmachines: Winkel, windwiel, windwiel
5. mijnwinch: dispatchingwinch, prop-pullingwinch, sinkingwinch, etc.
6. kraanmachines: brughefmachine, torenkraan, gangkraan, kruipkraanwijn
Het LeBus-systeem is een methode om het spoelen van draadsnoeren op een liertrommel te regelen, zodat het aantal lagen dat veilig kan worden gespoeld, praktisch niet wordt beperkt.ongeacht de ernst van de belasting- en snelheidsvoorwaarden of de afmetingen van touw en trommel.
Vereiste parameters:
- Draadtouwdiameter of kabeldiameter ((mm))
- Inwendige diameter D1 ((mm)
- Buitendeurs D2 ((mm)
- Breedte tussen de flenzen L ((mm)
- Kabelcapaciteit ((m)
- Materiaal:
- Rotatierichting: links of rechts?
