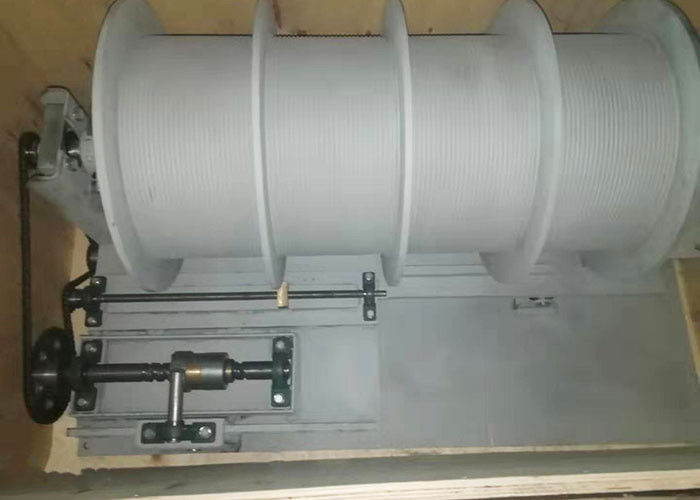

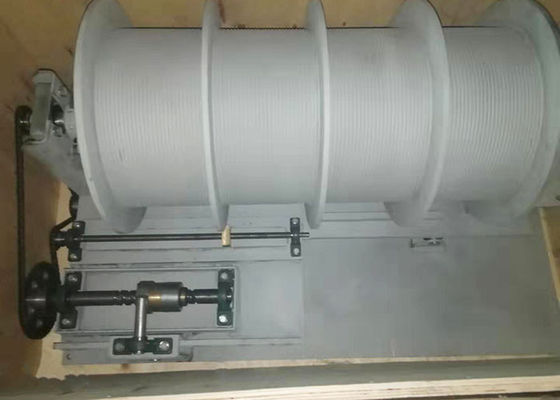

Pond Gegroefte de Vierlingstraal Crane Drum Non Standard Custom van de Draadkabel

Pond Gegroefte de Vierlingtrommel van de Draadkabel voor Straal Crane Non-Standard Custom

Er zijn twee soorten het hangen van straalkranen: men is een dubbel die dekkarretje uit het hogere roterende karretje en het lagere het lopen karretje wordt samengesteld; Het hogere karretje is samengesteld uit karretje roterend mechanisme, dubbele trommel, dubbele opheffende mechanisme en verspreider. De tweede is één enkel karretje, een dubbele trommel, een dubbel opheffend punt opheffend mechanisme, een roterende spon en andere componenten. Het opheffende mechanisme realiseert het toenemen en het vallen van de staaf, en de hogere roterend karretje of roterende moersleutel realiseert het roterende stapelen 90° van de staaf. In de productiepraktijk, vindt men dat deze twee soorten kranen complexe structuur hebben, en de slinger zal grote afbuiging en slingering tijdens hoge snelheidsverrichting hebben, en de het werkefficiency is laag en de prestaties zijn slecht. Een viervoudig spoelontwerp lost dit probleem op.

In het ontwerp van het opheffen van mechanisme, heeft de selectie van de verhouding van de katrolgroep niet alleen grote invloed op de selectie van diameter van draadkabel, katrol en trommel, evenals de berekening van statische torsie van schacht met lage snelheid van reductiemiddel, maar ook beïnvloedt direct het efficiënte het werk aantal draadkabel op trommel, en beïnvloedt dan de afstand tussen leidingskatrol en trommel. Dichter is de afstand, groter de afbuigingshoek van de draadkabel in en uit de katrol en spoel, en vice versa.
Het windende systeem van de draadkabel heeft 4 kabels, en één eind van het kabelhoofd wordt bevestigd op de viervoudige spoel door de dringende plaat van de draadkabel. De vier kabels worden geschikt symmetrisch in beide richtingen. De twee longitudinale kabels zijn symmetrisch gekronkeld in de kabelgroef binnen de trommel, verwonden uit van de tegenovergestelde richting van de trommel, en gaan op zijn beurt over door de respectieve leidingskatrol en verspreiderskatrol. Het andere eind wordt verbonden aan het kabel hoofd het bevestigen apparaat om twee longitudinale symmetrische opheffende punten te vormen. De twee transversale kabels zijn symmetrisch gekronkeld in de kabelgroef buiten de trommel, verwonden uit in dezelfde richting van de trommel en gaan door de respectieve moersleutelkatrol over, en het andere eind wordt verbonden aan het kabel hoofd het bevestigen apparaat om twee transversale symmetrische opheffende punten te vormen. De vier opheffende verdeelde punten waren positief dwars.

1. Koolstof structureel staal: Q235A/B/C/D/E SS400 A36 SM400 st37-2 S235J…
2. Laag legeringsstaal met hoge weerstand: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo…
3. Legerings structureel staal: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi…
4. Polymeermaterialen, vezelmaterialen en polyamide nylon materialen.
5. Roestvrij staalmaterialen, aluminiummaterialen, enz.
Het productmateriaal kan volgens het verzoek van de klant worden geselecteerd

Eerst, wordt de draadkabel niet geregeld alvorens te hijsen, en de draadkabel wordt gecontroleerd alleen, en de draadkabel met een hoger deel van gebroken kabel zou op tijd moeten worden vervangen. Ten tweede, doe een goed werk van het bevestigen van de kruk, is de basis van de kruk onstabiel, en de kruk is naar voren gebogen aan verplaatsing wanneer het opheffen. Toon kabels. Ten derde, wanneer het opheffen, hang de draadkabel en de trommel aan in een 90 graadhoek. Bovengenoemd moet de methode van kleine de kabelchaos van de krukdraad vermijden. Er zijn vele delen op de kruk. Het effect van verschillende delen is verschillend, en de methode van de foutenreactie zal verschillend zijn

het gebruik van milieu:

1. Het openluchtgebruik wordt toegestaan;

2. De hoogte overschrijdt geen 2000M;

3. Omgevingstemperatuur -30℃ ~ +65℃;

4. Het wordt toegestaan om in regen, plons en stof de omstandigheden te werken.

Dit pond-spoelmodel is: LBSZ1080-1300

Vertegenwoordigt de diameter van de Ribas-trommel is 1080mm, is de lengte 1300mm,

Voorzie draadkabel leggend de dienst, in de plaats van de van de de draadkabel van de schipkruk van de de kettingsverbinding of boring installatie, de kabel die van de kraanverbinding verrichting leggen, om de draadkabel beter te beschermen.

De kruktrommel is een belangrijk stuk van booreilandkruk, kruktrommel

Één eind van de gekronkelde draadkabel wordt bevestigd op de contactdoos van de trommelkabel door een kabelklem, en het andere eind

Het gidswiel van de hemelauto wordt geïntroduceerd in de groep van de karretjekatrol, en de groep van de karretjekatrol is geïnstalleerd

Uitgerust met haken, tapkranen en de koorden van de boorpijp. Wanneer de kruk werkt, is het gekronkeld

De staalkabel op de trommel realiseert de actie van het winden van en het vrijgeven van de kabel door positieve en negatieve omwenteling van de trommel

De trommel draagt de snelle kabelspanning van de draadkabel, en de trommelstructuur moet de sterkte ontmoeten

Buiten, maar ook om ervoor te zorgen dat de draadkabel die keurig winden.

Met de ontwikkeling van olie boorkrukken in de afgelopen decennia, lijken de krukken meer

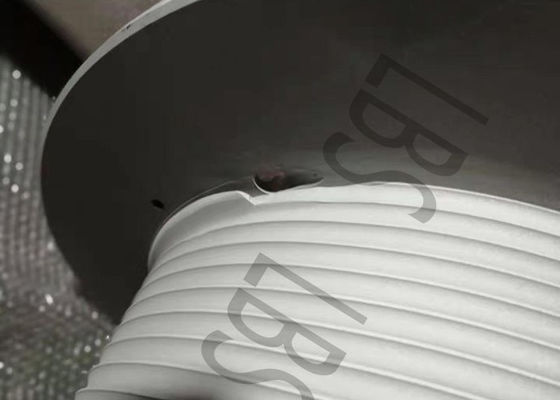

De transmissievorm en de structuur vormen zich, maar de het winden kabelregel van de kruktrommel is geen verandering, heeft onze bedrijf ontwikkelde LEBUS-kabelgroef duidelijke voordelen. LEBUS-kan de dubbele de lijnvorm van de kabelgroef, geschikt voor het multi-layer winden, het fenomeen van de staalkabelwanorde effectief verminderen of vermijden. In het ontwerpproces van de drawworkstrommel, heeft de drawworkstrommel een grote openings Kleine waaier, de selectie van de bodemdiameter, positie van gidsblok, de structuur van de kabelcontactdoos, kabelgroef het uit elkaar plaatsen, kabelgroef de spiraalvormige Hoek van de parallelle sectie en de het beklimmen sectie zal het effect van trommelkabel beïnvloeden die, becauset dit, de studie van de structuur winden van de kruktrommel en de kenmerken, zullen helpen te verminderen of zullen van de het hijstoesteltrommel van het olieveldgebied wanordelijk de kabelfenomeen, het gebruik van van de draadkabel en trommel het leven verlengen vermijden.

Wanneer de gespleten de omheiningshuid van de typetrommel wordt geïnstalleerd, is de gespleten koker van de omheiningshuid verpakt op de vlotte slotless trommel, en dicht gesloten aan de trommel door bouten of lassen aan, zodat de originele vlotte oppervlakte van de trommel buiten de oppervlakte de vorm van lebus dubbele het vouwen kabelgroef wordt, die voor de toepassing van krukwijziging of vervanging van de trommel geschikt is.

1) Draadkabel of kabeldiameter (mm)
2) De belangrijkste trommeldiameter (mm)
3) Breedte tussen flenzen (mm)
4) Lengte van aan te passen kabel of kabel
5) Materiaal en vereisten van de trommel
6) Maximum werkende lading op kabel of kabel
7) Richting van de ingang van de draadkabel
8) Type van kabelingang
9) Afstand aan vaste katrolschijf en positie tussen flenzen
10) Buitendiameter van flenzen

1. De aardolieindustrie: de installatie van de olieboring, het hijstoestel van de aardolietractor, de installatie van de aardoliecontrole, trailermounted pompende eenheidskruk, enz.
2. Kraanmachines: de brug opheffende machine, torenkraan
3. Het hijstoestel: de bouw veegt muurmachine af, die machine winden
4. Techniekmachines: torenkraan, die machine opstapelen
5. Mariene machines: de zeekruk, drawworks en het hijstoestel van de aardoliekraan

De vroege inleiding de geavanceerde technieken vormt binnenlands en buitenlands, na jaren R&D, had ons bedrijf een belangrijke doorbraak in het opheffen van multilayers van machines spoelend gebied en obtaied het productieoctrooi van pond-groef in 2010.Meanwhile wij ons merk - pond creeerden. Bij prosent, heeft het bedrijf een stabiele en in series vervaardigde productiewijze gevormd.

Overzichtsstructuur van Tekening

De verwerking van Techniek
