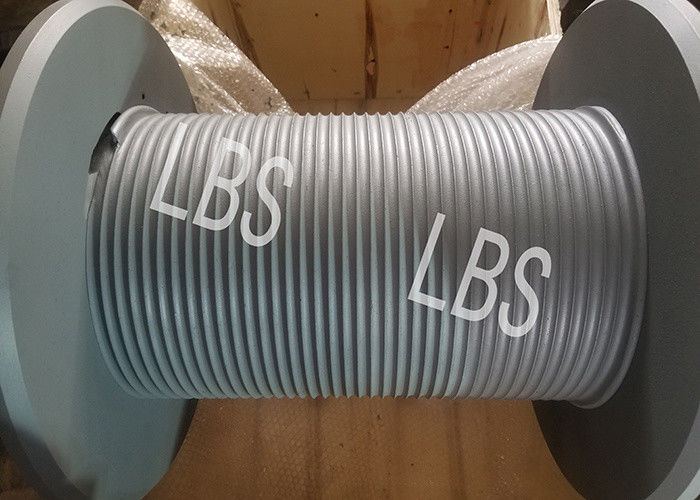

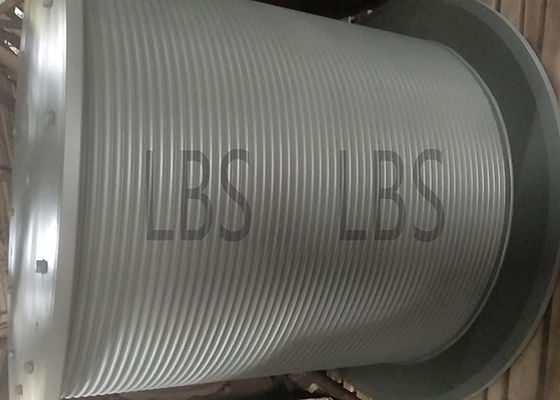

2000mm de Kruktrommel van de Draadkabel voor Pond die Trommelindustrie hijsen

Kraan 2000mm de Kruktrommel van de Draadkabel voor pond die Trommelindustrie hijsen

Pond-de trommel is een soort groefvorm geschikt voor het multi-layer winden van draadkabel in het buitenland wordt geïntroduceerd die van. Omdat dit soort kabelgroef met het gezicht van het flenseind in de meeste secties van de trommel perifere richting, parallel wordt gehouden en slechts met het gezicht van het flenseind in een zeer kleine sectie snijdt, moet de kabelgroef worden gedraaid, vandaar de naam „vouwend kabelgroef“.

Praktische de jaren tonen aan dat dit soort de speciale structuur van de kabelgroef van de trommel, het probleem van multi-layer windende kabel van de draadkabel over het dubbele gevouwen systeem van de koordgroef kan goed oplossen, om ervoor te zorgen dat multilayer op de trommel windende kabel impliceerde volledig en binnen de spoel regelmatig ontwikkelt, en kunnen de levensduur van draadkabel zeer verlengen, is het systeem nog de meest efficiënte methode en het meest perfect. De tests hebben aangetoond dat de Lebus-trommel kan het leven van de draadkabel door meer dan 500% met de kabelgroef verlengen die de specificaties van de draadkabel aanpast.

het gebruik van milieu:

1. Het openluchtgebruik wordt toegestaan;

2. De hoogte overschrijdt geen 2000M;

3. Omgevingstemperatuur -30℃ ~ +65℃;

4. Het wordt toegestaan om in regen, plons en stof de omstandigheden te werken.

Dit pond-spoelmodel is: LBSZ1080-1300

Vertegenwoordigt de diameter van de Ribas-trommel is 1080mm, is de lengte 1300mm,

Voorzie draadkabel leggend de dienst, in de plaats van de van de de draadkabel van de schipkruk van de de kettingsverbinding of boring installatie, de kabel die van de kraanverbinding verrichting leggen, om de draadkabel beter te beschermen.

De kruktrommel is een belangrijk stuk van booreilandkruk, kruktrommel

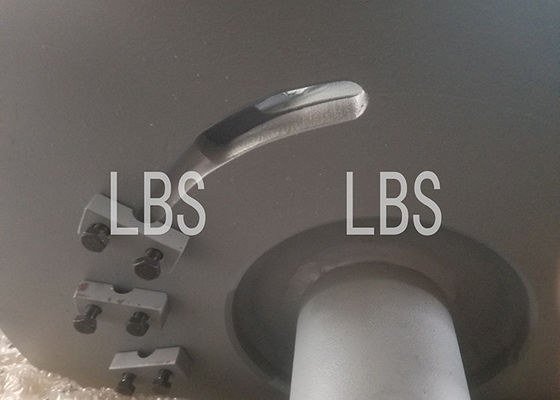

Één eind van de gekronkelde draadkabel wordt bevestigd op de contactdoos van de trommelkabel door een kabelklem, en het andere eind

Het gidswiel van de hemelauto wordt geïntroduceerd in de groep van de karretjekatrol, en de groep van de karretjekatrol is geïnstalleerd

Uitgerust met haken, tapkranen en de koorden van de boorpijp. Wanneer de kruk werkt, is het gekronkeld

De staalkabel op de trommel realiseert de actie van het winden van en het vrijgeven van de kabel door positieve en negatieve omwenteling van de trommel

De trommel draagt de snelle kabelspanning van de draadkabel, en de trommelstructuur moet de sterkte ontmoeten

Buiten, maar ook om ervoor te zorgen dat de draadkabel die keurig windt.

Met de ontwikkeling van olie boorkrukken in de afgelopen decennia, lijken de krukken meer

De transmissievorm en de structuur vormen zich, maar de het winden kabelregel van de kruktrommel is geen verandering, heeft onze bedrijf ontwikkelde LEBUS-kabelgroef duidelijke voordelen. LEBUS-kan de dubbele de lijnvorm van de kabelgroef, geschikt voor het multi-layer winden, het fenomeen van de staalkabelwanorde effectief verminderen of vermijden. In het ontwerpproces van de drawworkstrommel, heeft de drawworkstrommel een grote openings Kleine waaier, de selectie van de bodemdiameter, positie van gidsblok, de structuur van de kabelcontactdoos, kabelgroef het uit elkaar plaatsen, kabelgroef de spiraalvormige Hoek van de parallelle sectie en de het beklimmen sectie zal het effect van trommelkabel beïnvloeden die, becauset dit, de studie van de structuur windt van de kruktrommel en de kenmerken, zullen helpen te verminderen of zullen van de het hijstoesteltrommel van het olieveldgebied wanordelijk de kabelfenomeen, het gebruik van van de draadkabel en trommel het leven verlengen vermijden.

Wanneer de gespleten de omheiningshuid van de typetrommel wordt geïnstalleerd, is de gespleten koker van de omheiningshuid verpakt op de vlotte slotless trommel, en dicht gesloten aan de trommel door bouten of lassen aan, zodat de originele vlotte oppervlakte van de trommel buiten de oppervlakte de vorm van lebus dubbele het vouwen kabelgroef wordt, die voor de toepassing van krukwijziging of vervanging van de trommel geschikt is.

Pond-de trommel van de kabelgroef vereist ook bepaalde exploitatievoorwaarden. Belangrijkst van deze voorwaarden is de afbuigingshoek van de draadkabel, die de Hoek tussen de draadkabel van de spoel aan de eerste vaste katrol is. In het algemeen, zou deze afbuigingshoek niet groter moeten zijn dan 1.5° en zou niet moeten zijn minder dan 0.5°. Er zijn sommige lichte verschillen (een ongeveer variatie 0.25°), maar het is goed om deze algemene statistiek te herinneren. De optimale afbuigingshoek hangt ook van de de lading, de kabelstructuur en het opheffen snelheid af. Deze afbuigingshoek wijst erop dat voor elke 10m van de trommel aan de katrol, de afstand tussen de draadkabel en het middelpunt van de trommel niet groter zouden moeten zijn dan 260mm (520mm tussen de twee flenzen). 9 Q2 ‚2 L! Voor pond-groefspoelen, als de afbuigingshoek de geadviseerde waaier overschrijdt, kan een speciale kabel genoemd Hoekcompensator worden gebruikt om te ontspannen en worden beschadigd door van de buitendraadkabel op de groef uit te drijven of te verdraaien

1) Het opheffen van zware voorwerpen vereist een bepaalde snelheid en een hoge veiligheid.

2) de materiaalinstallatie, de kwaliteit van algemeen materiaal is groot, vereist het dat het hijstoestel een grote het opheffen capaciteit heeft om de installatienauwkeurigheid te verzekeren, kan de snelheid niet te hoog zijn. om het vallen te verhinderen, zijn zijn veiligheidsvoorschriften hoger.

3) de tractiepunten, omdat dit werk over het algemeen in de horizontale of geneigde richting wordt uitgevoerd, om de punten te maken kunnen zich vóór en na bewegen, kunnen de vereisten van de kruktrommel werken.

4) stapel drijven, die het hijstoestel vereisen om het gewicht aan een bepaalde hoogte op te heffen, kan het gewicht in een vrije daling maken om stapel te bereiken die drijven, d.w.z., het hijstoestel met misstapprestaties.

Hoewel het hijstoestel in vele types, in feite kan worden verdeeld, wegens de toepassing van complex, moeilijk hen absoluut om te onderscheiden, en vaak, werkt een hijstoestel enkelen om te doen, zodat op het ontwerp van het hijstoestel om een aandeel te gebruiken is niet zeer duidelijk, maar hoog zonodig te ontwerpen, zodat het hijstoestel kan maken multi-gebruik realiseren, krijg meer ruime toepassing.

Overzichtsstructuur van Tekening

De verwerking van Techniek
