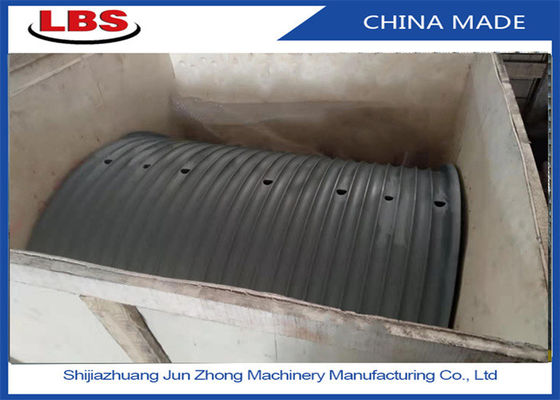

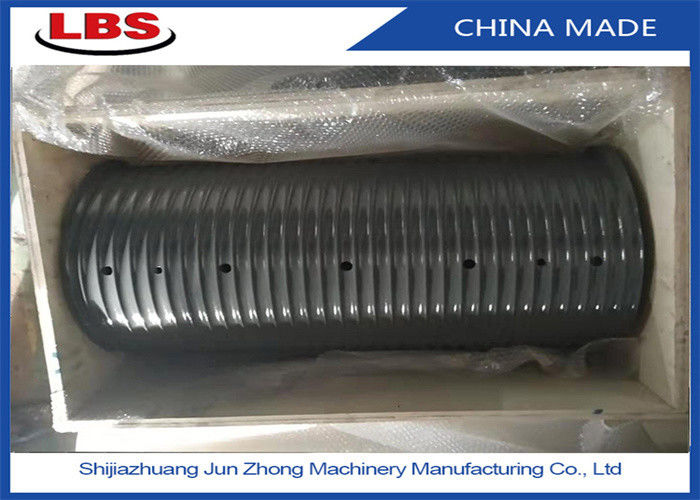

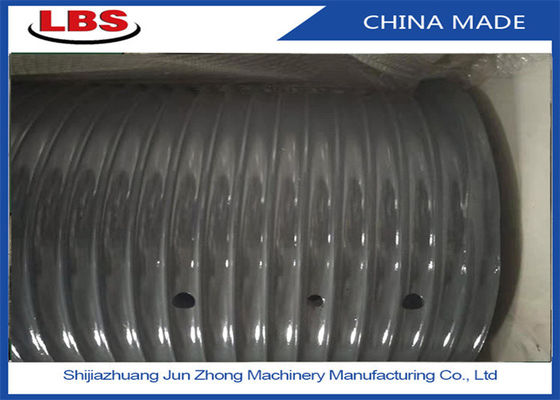

Hoofddelen Lbs Winsch touwtrommel met nylon-polymer of stalen mouwen

Hoofddelen Lbs Winsch touwtrommel met nylon-polymer of stalen mouwen

De LBS-drom is een soort groefvorm die geschikt is voor meerlaagse wikkeling van van het buitenland ingevoerde draadtouw.Omdat dit soort touw groeve parallel met de flenzen eind gezicht in de meeste secties van de trommel omtrek richting wordt gehouden, en alleen in een zeer kleine sectie met de rand van de flenst overschrijdt, moet de touwgroef worden gedraaid, vandaar de naam "vouwbaar touwgroef".

Jaren van praktisch gebruik tonen aan dat dit soort speciale touw groef structuur van de trommel, kan goed het probleem van draad touw meerlaagse wikkeling touw over dubbele gevouwen koord slot systeem op te lossen,om ervoor te zorgen dat de meerlagige op het trommel wikkelen touw volledig betrokken in en rollen uit de spoel gladHet systeem is nog steeds de meest effectieve en de meest perfecte methode.Tests hebben aangetoond dat de Lebus trommel de levensduur van het touw met meer dan 500% kan verlengen met de touwgroef die overeenkomt met de specificaties van het touw.

het gebruik van het milieu:

1. Gebruik buiten is toegestaan;

2. De hoogte niet hoger dan 2000 m;

3. Omgevingstemperatuur -30°C ~ +65°C;

4Het is toegestaan om te werken onder regen, spat en stof.

Dit LBS spoel model is: LBSZ1080-1300

De diameter van de Ribas trommel is 1080 mm, de lengte is 1300 mm,

Verstrekken van draadtouwlegedienst, op de locatie met de scheepswiel draadtouwketenverbinding of boorplatform, kraanverbindingskabellegoperatie, om het draadtouw beter te beschermen.

Winstdrom is een belangrijk onderdeel van de olieplatform lier, lier drum

Eén uiteinde van de gewonden draad touw is bevestigd aan de trommel touw stopcontact door middel van een touw clip, en het andere uiteinde

Het leidwiel van de luchtwagen wordt geïntroduceerd in de trolley katrol groep, en de trolley katrol groep is geïnstalleerd

Als de lier werkt, wordt deze gewikkeld.

Het stalen draad touw op de trommel realiseert de actie van het wikkelen en loslaten van het touw door middel van positieve en negatieve rotatie van de trommel

De trommel draagt de snelle touwspanning van het draad touw, en de trommel structuur moet voldoen aan de sterkte

Buiten, maar ook om ervoor te zorgen dat het draad touw netjes wikkelen.

Met de ontwikkeling van de olieboringswielen in de afgelopen decennia verschijnen de wielen steeds vaker in de markt.

De transmissie vorm en de structuur vorm, maar de wikkeling touw regel van de lier trommel is niet te veranderen, ons bedrijf ontwikkeld LEBUS touw groeve heeft duidelijke voordelen.LEBUS touwgroef dubbele lijnvormIn het ontwerpproces van de trektrommel kan de vervorming van de staaldraad met behulp van een vervormingsproces, dat geschikt is voor meerlagige wikkeling, het verschijnsel van de vervorming van de staaldraad van het touw doeltreffend verminderen of voorkomen.de trektrommel heeft een groot openingsbereik Klein, onderdiameterkeuze, positie van het leidblok, structuur van het touwstuk, afstand tussen de touwgroef,touwgroef de spiraal Hoek van de parallelle sectie en de klim sectie zal het effect van trommel touw wikkeling beïnvloeden, omdat de studie van de structuur en kenmerken van de liertrommel, zal helpen om te verminderen of te vermijden olieveld veld heftrommel wanordelijk touw verschijnsel, verlengen van het gebruik van draad touw en de levensduur van de trommel.

kenmerken: LBS dubbelvoudige touwgroeven bestaan uit rechte touwgroeven en diagonale touwgroeven voor elke ronde van de trommel,en de positie van de rechte touw groeven en diagonale touw groeven voor elke ronde is precies hetzelfdeWanneer het touw in meerdere lagen wordt gewikkeld, wordt de plaats van het kruispunt tussen het bovenste touw en het onderste touw door de diagonale touwgroef bevestigd.zodat de kruising van het bovenste draad touw is voltooid in de diagonale sectieIn het rechte touwgroefsegment valt het bovenste touw volledig in de groef die wordt gevormd door twee onderste touwen.zodat het contact tussen de bovenste en onderste draadtouwen stabiel isWanneer het touw wordt teruggestuurd, wordt de traphoudende ring met terugslagflanse aan beide uiteinden van de trommel gebruikt om het touw te begeleiden om soepel omhoog te klimmen en terug te keren.vermijd het wanordelijke touw veroorzaakt door het touw snijden en elkaar knijpen, zodat het touw netjes en soepel overgaat naar de bovenste laag, en multi-layer winding realiseren.

Voordelen: LBS vouw touwgroef, los het touw in het proces van het wikkelen touw wanordelijke touw, touw bijten grote problemen.de belasting gelijkmatig verdeeld tussen de lagen, deze technologie verlengt de levensduur van het draad touw sterk, kan de levensduur van het draad touw meer dan 500% verlengen, verminderen van de schade van het draad touw,verbetering van de veiligheid van het gebruik van de apparatuur, en verminderen van de mechanische apparatuur voor touw vervanging stop probleem.

Wanneer de splitsing van het type trommel hek huid is geïnstalleerd, de splitsing hek huid mouw is gewikkeld op de gladde slotloze trommel, en is nauw verbonden met de trommel door middel van bouten of las,zodat het oorspronkelijke gladde oppervlak van de trommel buiten het oppervlak wordt de vorm van lebus dubbel vouw touw groeve, die geschikt is voor de toepassing van de lierwijziging of de vervanging van de trommel.

LBS touw groef trommel vereist ook bepaalde bedrijfsomstandigheden.welke de hoek is tussen het draadtouw van de spoel tot de eerste vaste katrolIn het algemeen mag deze buighoek niet groter zijn dan 1,5° en niet kleiner dan 0,5°.maar het is goed om deze algemene statistiek te onthoudenDe optimale buighoek hangt ook af van de belasting, de kabelstructuur en de hefsnelheid.de afstand tussen het draadtouw en het middelpunt van de trommel mag niet groter zijn dan 260 mm (520 mm tussen de twee flenzen).9 Q2 ` 2 L. Voor LBS-groefrolletjes, indien de buighoek het aanbevolen bereik overschrijdt,een speciaal touw genaamd hoekcompensator kan worden gebruikt om te ontspannen en worden beschadigd door het extruderen of draaien van het buitenste draad touw op de groef

Schetsstructuur van het teken

Verwerkingstechniek
