Olie die Hoofd van de de Kruktrommel van de Deelkabel het Koolstofstaalpond Groef monteren

Van het de Kruk Hoofddeel van olieriging van de het Koolstofstaalpond Groef van de de Draadkabel de Kruktrommel

Pond-de trommel is een soort groefvorm geschikt voor het multi-layer winden van draadkabel in het buitenland wordt geïntroduceerd die van. Omdat dit soort kabelgroef met het gezicht van het flenseind in de meeste secties van de trommel perifere richting, parallel wordt gehouden en slechts met het gezicht van het flenseind in een zeer kleine sectie snijdt, moet de kabelgroef worden gedraaid, vandaar de naam „vouwend kabelgroef“.

Praktische de jaren tonen aan dat dit soort de speciale structuur van de kabelgroef van de trommel, het probleem van multi-layer windende kabel van de draadkabel over het dubbele gevouwen systeem van de koordgroef kan goed oplossen, om ervoor te zorgen dat multilayer op de trommel windende kabel impliceerde volledig en binnen de spoel regelmatig ontwikkelt, en kunnen de levensduur van draadkabel zeer verlengen, is het systeem nog de meest efficiënte methode en het meest perfect. De tests hebben aangetoond dat de Lebus-trommel kan het leven van de draadkabel door meer dan 500% met de kabelgroef verlengen die de specificaties van de draadkabel aanpassen.

het gebruik van milieu:

1. Het openluchtgebruik wordt toegestaan;

2. De hoogte overschrijdt geen 2000M;

3. Omgevingstemperatuur -30℃ ~ +65℃;

4. Het wordt toegestaan om in regen, plons en stof de omstandigheden te werken.

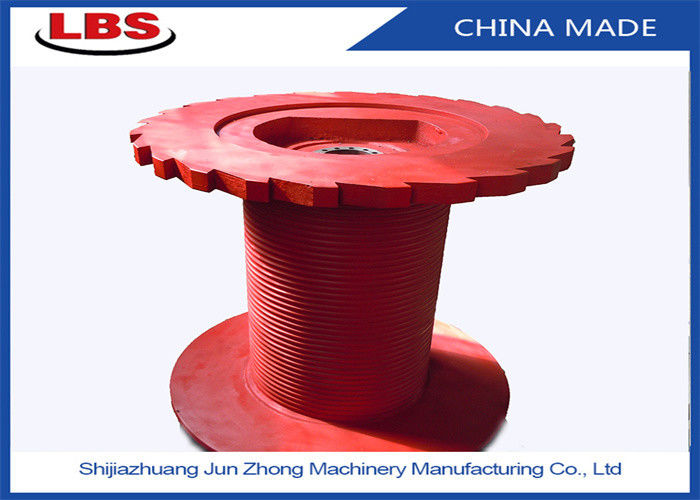

Dit pond-spoelmodel is: LBSZ1080-1300

Vertegenwoordigt de diameter van de Ribas-trommel is 1080mm, is de lengte 1300mm,

Voorzie draadkabel leggend de dienst, in de plaats van de van de de draadkabel van de schipkruk van de de kettingsverbinding of boring installatie, de kabel die van de kraanverbinding verrichting leggen, om de draadkabel beter te beschermen.

De kruktrommel is een belangrijk stuk van booreilandkruk, kruktrommel

Één eind van de gekronkelde draadkabel wordt bevestigd op de contactdoos van de trommelkabel door een kabelklem, en het andere eind

Het gidswiel van de hemelauto wordt geïntroduceerd in de groep van de karretjekatrol, en de groep van de karretjekatrol is geïnstalleerd

Uitgerust met haken, tapkranen en de koorden van de boorpijp. Wanneer de kruk werkt, is het gekronkeld

De staalkabel op de trommel realiseert de actie van het winden van en het vrijgeven van de kabel door positieve en negatieve omwenteling van de trommel

De trommel draagt de snelle kabelspanning van de draadkabel, en de trommelstructuur moet de sterkte ontmoeten

Buiten, maar ook om ervoor te zorgen dat de draadkabel die keurig winden.

Met de ontwikkeling van olie boorkrukken in de afgelopen decennia, lijken de krukken meer

De transmissievorm en de structuur vormen zich, maar de het winden kabelregel van de kruktrommel is geen verandering, heeft onze bedrijf ontwikkelde LEBUS-kabelgroef duidelijke voordelen. LEBUS-kan de dubbele de lijnvorm van de kabelgroef, geschikt voor het multi-layer winden, het fenomeen van de staalkabelwanorde effectief verminderen of vermijden. In het ontwerpproces van de drawworkstrommel, heeft de drawworkstrommel een grote openings Kleine waaier, de selectie van de bodemdiameter, positie van gidsblok, de structuur van de kabelcontactdoos, kabelgroef het uit elkaar plaatsen, kabelgroef de spiraalvormige Hoek van de parallelle sectie en de het beklimmen sectie zal het effect van trommelkabel beïnvloeden die, becauset dit, de studie van de structuur winden van de kruktrommel en de kenmerken, zullen helpen te verminderen of zullen van de het hijstoesteltrommel van het olieveldgebied wanordelijk de kabelfenomeen, het gebruik van van de draadkabel en trommel het leven verlengen vermijden.

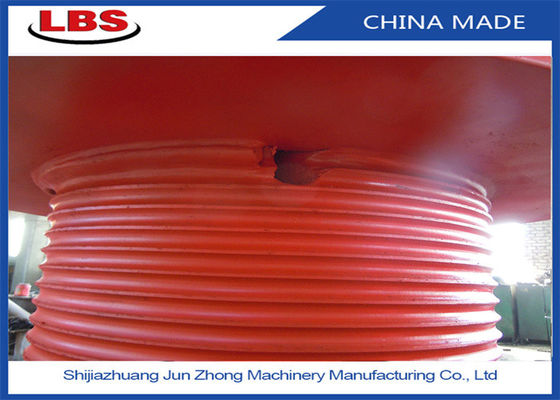

Eigenschappen: Groeven van de de vouwenkabel van pond de dubbele zijn samengesteld uit rechte kabelgroeven en diagonale kabelgroeven voor elke ronde van de trommel, en de positie van de rechte kabelgroeven en diagonale kabelgroeven voor elke ronde is precies hetzelfde. Wanneer de draadkabel in veelvoudige lagen gekronkeld is, wordt de positie van het kruisende overgangspunt tussen de hogere draadkabel en de lagere draadkabel bevestigd door de diagonale kabelgroef, zodat de kruising van de hogere draadkabel in de diagonale sectie wordt voltooid. In het rechte segment dat van de kabelgroef, valt de hogere draadkabel volledig in de groef die door twee lagere draadkabels wordt gevormd, lijncontact tussen de kabels vormen, zodat het contact tussen de hogere en lagere draadkabels stabiel is. Wanneer de kabel is teruggekeerd, wordt de stap behoudende ring met terugkeerflens op beide einden van de trommel gebruikt om de kabel te leiden om regelmatig de wanordelijke die kabel omhoog te beklimmen en te terugkeren, te vermijden door het kabelknipsel wordt veroorzaakt en het drukken van elkaar, zodat de kabel keurig en regelmatig overgang naar de bovenlaag wordt geschikt, en realiseert het multi-layer winden.

Voordelen: Pond die kabelgroef vouwen, lossen de kabel tijdens windende kabel wanordelijke kabel op, kabel het bijten grote problemen. De het vouwen kabelgroef maakt de draadkabel die die vlot, de lading windt gelijk tussen de lagen wordt verdeeld, breidt deze technologie zeer de levensduur van de draadkabel uit, kan het leven van de draadkabel verlengen meer dan 500%, de schade van de draadkabel verminderen, de veiligheid van materiaalverrichting verbeteren, en het mechanische materiaal voor het eindeprobleem van de kabelvervanging verminderen.

De Kenmerken van de Groeven

1. Het heeft specifiek groef om draadkabel te maken die ordelijke en eenvormige sterkte op elke laag spoelen.

2. Het kan de nauwkeurige krachten worden berekend dat de kabel aan de trommel oplegde.

3. Het spoelen is totaal onder controle, die lagere lagen verhindert verpletterend of knijpend door bovenlagen

4. Met de groef, is de ononderbroken groef in de trommel parallel met de flens behalve twee oversteekplaatspunten op elke Revelution waar de groef zich over de trommelhelft van een hoogte beweegt om een trekkrachthoogte van beweging voor elke hoogte te geven.

Ontwerpparameters van de Kruktrommel van de Draadkabel

1. Trommeldiameter

2. Breedte tussen flenzen

3. Draadkabel of kabeldiameter

4. Omwentelingsrichting van draadkabel: linkerzijde en recht

7. Materiaal van de trommel

8. Diameter van flens

9. Maximum werkende lading van draadkabel

10. De maximumcapaciteit van de draadkabel/de kabel

11. De positiehoek van de trommel en de vaste katrol

12. De wijze van de kabelingang

13. Indien mogelijk, verstrek gedetailleerde trommeltekeningen:

Nota: De trommel is verdeeld in integraal type en gespleten type, de Integrale verwerking van de behoeftetekening.

De gespleten behoefte binnendiameter, buitendiameter, lengte, de diameter van de draadkabel, de richting van de kabelgroef (links of rechts)

Volgens de huidige die situatie van het vouwen van de trommel en de kruk van de kabelgroef door onze fabriek wordt geproduceerd, de industrieën die met succes zijn toegepast zijn als volgt:
1. Mariene machines: de zeekruk van de oliekraan, vastleggende kruk, slepende kruk, slepende kabelkruk, ankerkruk, hydrologische kruk
2. De aardolieindustrie: de installatie van de olieboring, de autokruk van het olieregistreren, de machine van de oliecontrole, goed machine, de kruk van de olievrachtwagen, enz.
3. Opheffende machines: kraan, de kruk van de torenkraan, de kruk van de brugkraan, de kruk van de kruippakjekraan, de kruk van de bandkraan
4. Bouwmachines: bouwmuur schoonmakende kruk, enige trommelkruk, dubbele trommelkruk
5. Andere bouwmachines: kabelkruk, torenkraan, heiblok, elektrisch-hydraulische kruk
6. Mijnbouwmachines: de berichtkruk, tractiekruk, neigde kruk, enz.

Overzichtsstructuur van Tekening

De verwerking van Techniek
