Inleiding van het bedrijf

Ons bedrijf bedient voornamelijk hefmachines, scheepsmachines, petroleummachines, waterbesparingsmachines, bouwmachines en andere industrieën.De belangrijkste producten zijn olieboormachines, overwerkmachine, putmachine, trommel van olietruck en lier lier (hoofdvat heeft libasi dubbele opvouwbare lijngroef) en toebehoren van olietoestellen,mijn fabriek heeft meer dan tien jaar productie ervaring, om het touw op te lossen in het proces van het draaien van touw, touw bijten grote problemen.

Dubbel vouw touw groef maakt de draad touw wikkeling glad, de belasting gelijkmatig verdeeld tussen elke laag, de praktijk heeft aangetoond dat deze technologie verlengt de levensduur van het draad touw,gegevens tonen aan dat het de levensduur van draad touw kan verlengen met meer dan 500%, verminderen van schade aan touwdraad, verbeteren van de veiligheid, en verminderen van de mechanische apparatuur voor touw vervanging downtime.


Inleiding van het product

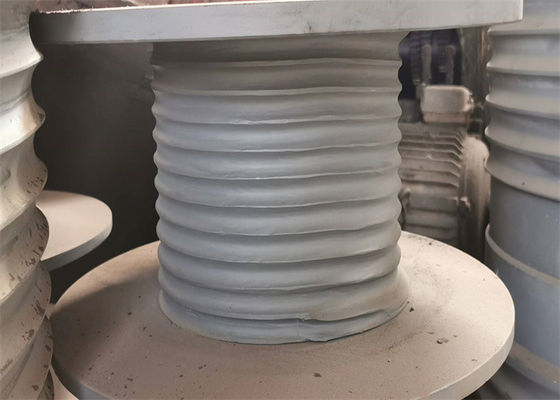

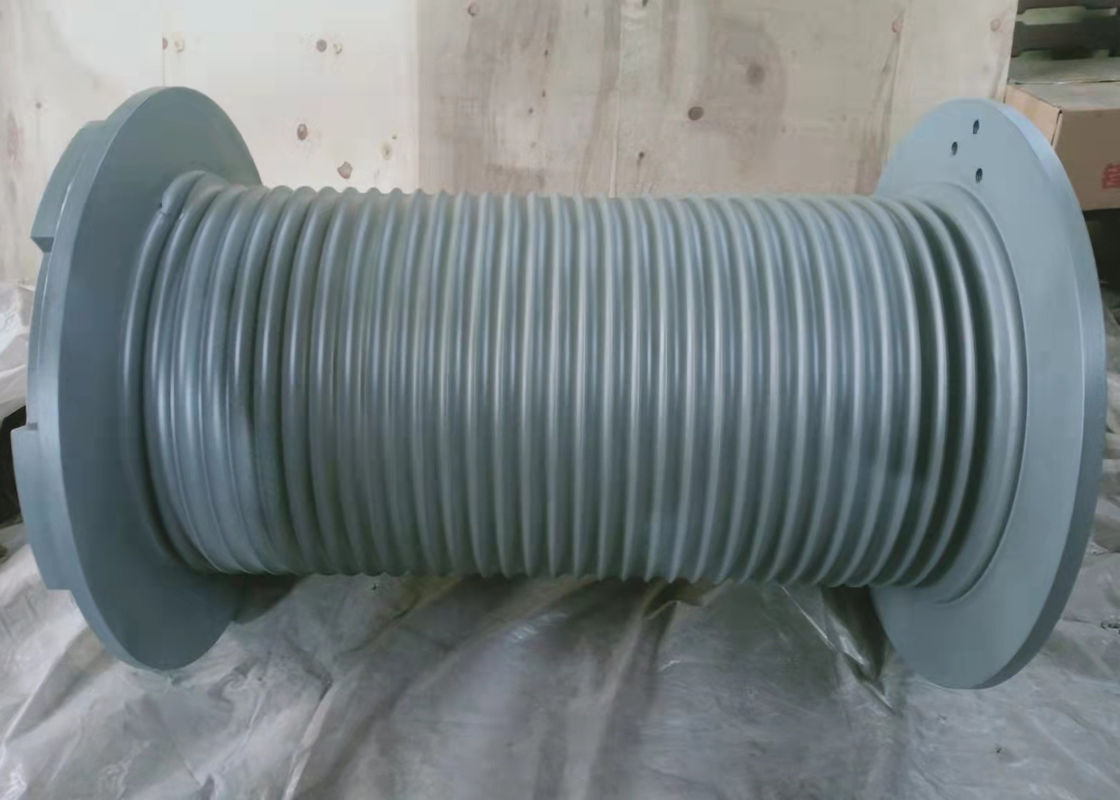

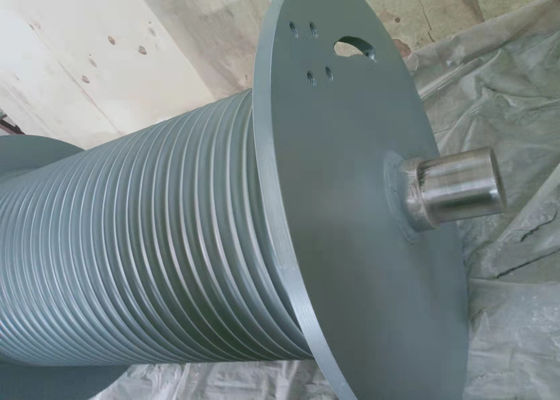

De LBS gegroeveerde liertrommel is speciaal ontworpen en geproduceerd voor de toepassing waarvoor het wordt gebruikt..

De kenmerken van de groeven

1Het heeft een speciale groef om de draad touw spoelen ordelijke en uniforme sterkte op elke laag te maken.

2Het kan berekend worden welke krachten het touw op de trommel uitoefent.

3De spoelingen zijn volledig onder controle, waardoor de onderste lagen niet door de bovenste lagen worden verpletterd of geknepen.

4Met de groove,the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.

Ontwerpparameters van draadtouwwinchtrommel

1De diameter van de trommel

2Breedte tussen flenzen

3. Draadtouw of kabel met een diameter

4Rotatierichting van het touw: links en rechts

7. Materiaal van de trommel

8. Diameter van de flenster

9. Maximale werklast van het draadtouw

10De maximale capaciteit van het draadtouw/kabel

11. De standhoek van de trommel en de vaste katrol

12. Invoermodus touw

13Indien mogelijk, verstrekken gedetailleerde tekeningen:

Opmerking: De trommel is onderverdeeld in integraal type en split type, waarbij de integrale tekening verwerking nodig is.

De splitsing nodig binnendiameter, buitendiameter, lengte, de diameter van het touw, de richting van de touw groeef (links of rechts)

1, moet de lier worden ingesteld volgens de voorschriften van de specificatie: de nethoogte is ten minste 2,0 meter, de netbreedte 2,4 meter en de netdiepte 2,0 meter.De weg langs de luchttoevoer wordt bepaald op basis van de werkelijke situatie van de weg., en het beginsel is de veilige werking niet te beïnvloeden.
2, lijnbouw voor zover mogelijk gebruik maken van pick graven, volgens de verschillende ondersteuning type weg kan worden gebruikt om houten schuur of I-staal schuur te ondersteunen.Ankermaas steun wordt gebruikt wanneer het dak intact is, en steiger steun wordt gebruikt wanneer het dak is gebroken
3, 11,4KW kleine lier fundering moet gebruik maken van betonnen gieten, zijn basisspecificatie is 1,0×1,0×1,0 meter.2:2De watercementverhouding is 0.4.
4, de lier gebruikte steiger steun, van buitenaf tot het frame, tussen de schuur en de schuur met steun hout of trekstang verbonden in een geheel, middel, helpen om strikt terug solide.De afstand tussen de schuur mag niet groter zijn dan 0.7 m. Bij gebruik van steun voor ankernetten bedraagt de afstand tussen de schroevenrijen 800 × 800 mm.
5. De liermotor moet aan de binnenkant van het kleine liernest worden geïnstalleerd en de werkruimte mag niet kleiner zijn dan 0,8 meter; de bedieningsknop is op de plank,en de schakelaar netjes is geplaatst en de werking van het personeel niet belemmert.
6, andere bepalingen overeenkomstig de operationele procedures.

Schetsstructuur van het teken

Verwerkingstechniek
