De klantgerichte Koker van de Kruktrommel Gegroefte Lebus van de Legeringsstaalkabel
.
Product lookview:
HET GROEVEN VAN TYPE: Speciale groef of spiraalvormige groef
PRODUCT ANDERE NAAM: groefkoker
VERWERKINGSmateriaal: CNC machinaal bewerkend centrum
DE OMWENTELING VAN DE TROMMELgroef: Linker, Rechts
SLINGERtype: Draadkabel of kabel
KABELcapaciteit: 501000M
PRODUCT ANDERE NAAM: Pond-groeftrommel of de trommel van de draadkabel
HET GROEVEN VAN TYPE: Pond-groef of spiraalvormige groef
VERWERKINGSmateriaal: CNC machinaal bewerkend centrum
TROMMEL GROOVEROTATION: Linker, Rechts
SLINGERtype: Draadkabel of kabel
Productmateriaal:
Polymeernylon, koolstofstaal, legeringsstaal, aluminium, allerlei staal met hoge weerstand Q390 Q420 Q460 Q690 A709Gr50 S420N S460N SM490B DH32 AH36 DH36 NM500, enz.
Leveringsnorm: GB, Amerikaanse Standaardaisi, ASME, ASTM, Japanse standaardjis/Duits standaarddin, standaardn-f, Britse standaardbs, Europese standaarden, enz.
Het scheepsboord is verklaard: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR, ENZ.
Voordeel van pond Grroved
Dit systeem is nog de meest efficiënte en perfecte methode om het leven van draadkabel te verlengen. De tests hebben dat het gebruik met de specificaties van de Draadkabel de kabelgroef aanpast aangetoond, Lebus-kan de trommel het leven van draadkabel verlengen meer dan 500%.
Pond-de kabelgroef maakt de lading gelijk tussen lagen wordt verdeeld, en de praktijk bewijst dat het zeer het leven van draadkabel die verlengt. In feite, kan de testoppervlakte het leven van de draadkabel door meer dan 500% uitbreiden. Het verminderen van de schade van de draadkabel verhoogt veiligheid en vermindert machineonderbreking.
Het nadeel van pond-de trommel van de kabelgroef is dat het complexer is, zodat is het een weinig duurder dan de spiraalvormige trommel van de kabelgroef. Nochtans, worden deze extra kosten snel gecompenseerd door de besparingen in draadkabel, die duur is en productietijd opneemt te vervangen.
Voorwaarden van gegroefte pond
Pond-de trommel van de kabelgroef vereist ook bepaalde exploitatievoorwaarden. Belangrijkst van deze voorwaarden is de afbuigingshoek van de draadkabel, die de Hoek tussen de draadkabel van de spoel aan de eerste vaste katrol is. In het algemeen, zou deze afbuigingshoek niet groter moeten zijn dan 1.5° en zou niet moeten zijn minder dan 0.5°. Er zijn sommige lichte verschillen (een ongeveer variatie 0.25°), maar het is goed om deze algemene statistiek te herinneren. De optimale afbuigingshoek hangt ook van de de lading, de kabelstructuur en het opheffen snelheid af. Deze afbuigingshoek wijst erop dat voor elke 10m van de trommel aan de katrol, de afstand tussen de draadkabel en het middelpunt van de trommel niet groter zouden moeten zijn dan 260mm (520mm tussen de twee flenzen). 9 Q2 ‚2 L! Voor pond-groefspoelen, als de afbuigingshoek de geadviseerde waaier overschrijdt, kan een speciale kabel genoemd Hoekcompensator worden gebruikt om te ontspannen en worden beschadigd door van de buitendraadkabel op de groef uit te drijven of te verdraaien
De vereiste parameters van pond Trommel
Kokerdiameter van draadkabel of kabel
Diameter van vlotte trommel (binnenkantdiameter van kabelgroef)
Buitendiameter van de trommel van de kabelgroef
Lengte tussen trommelflenzen
Kabelcapaciteit
De omwenteling van de kabelgroef (links of rechts)
Pond-vereiste het materiaal van het trommelleer
Hetzij worden de tekeningen of andere vereisten verstrekt
Technische parameters en toepassing:
| Nr: |
Draaddiameter (mm): |
Omwentelingsrichting |
Hoofdtrommel
diameter (mm) |
Hoofdtrommellengte (mm) |
Toepassing |
| 1 |
8 10 13 |
Linker, Rechts |
430 |
763 |
De de installatiekruk van de oliecontrole,
Slepende kruk
Torenkraan |
| 2 |
13 18 20 |
Linker, Rechts |
623 |
1144 |
Techniekkruk,
Opheffende kruk, Kruippakjekraan |
| 3 |
22 25 26 |
Linker, Rechts |
730 |
1220 |
De installatie van de oliecontrole,
Registrerenkruk |
| 4 |
18 22 32 |
Linker, Rechts |
670 |
1240 |
Boorrig winch,
drawworks |
| 5 |
28 32 36 40 |
Linker, Rechts |
560 |
630 |
De roterende kruk van de Boringsinstallatie,
Heftoestel |
| 6 |
26 28 32 45 |
Linker, Rechts |
760 1146 |
1970 1765 |
Zeekraan,
Mariene kraan, Vastleggende kruk |
Productstructuur:

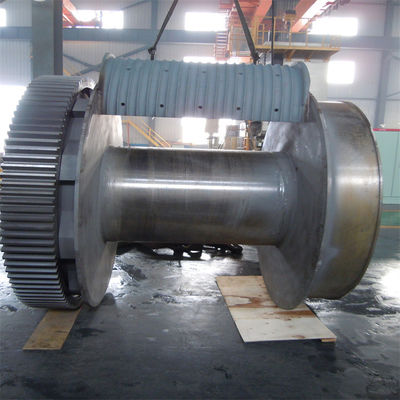

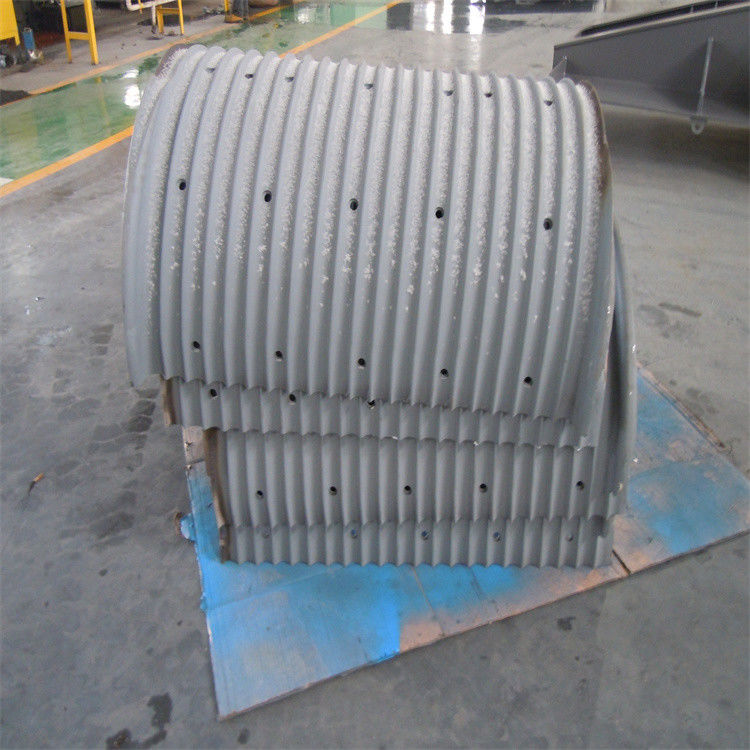

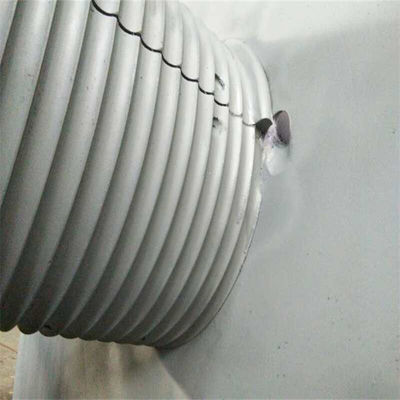

De integrale trommel van de kabelgroef: de kabeltrommels met groeven snijden direct in hen (met of zonder vastgeboute of gelaste flenzen, zonodig). De kruktrommel met flens, wordt de pond-groef gesneden direct in het lichaam van de trommel, volgens de eisen van klanten, zijn de flenzen of gelast of schroef-vastgebout. de groefmeetkunde wordt bepaald door kabelbouw, diameter en lengte, en door toepassing. de trommel heeft de vereiste opzettende afmetingen voor de daadwerkelijke exploitatievoorwaarden.
Productvoordeel:
Vergeleken met de algemene niet gegroefte (vlotte) trommel en spiraal heeft de gegroefte trommel, de Gegroefte Kokers van de Staaltrommel duidelijke voordelen in het keurige winden van multi-layer staalkabel. Groef van de de vouwenkabel van pond de dubbele maakt winden van staalkabel meer vlot en de lading tussen lagen wordt verdeeld, vermindert het onregelmatige, wanordelijke winden en kabel het bijten tijdens staalkabelregeling, vermindert de schade van staalkabel, verlengt de levensduur van staalkabel, verbetert gelijk de veiligheid van materiaalverrichting, en vermijdt de sluitingstijd van mechanisch materiaal toe te schrijven aan wanordelijke kabelvervanging.
