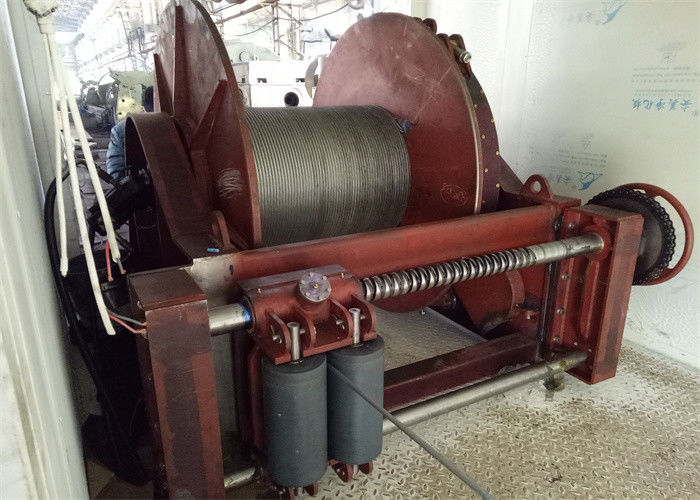

10T elektrische lier met spoelapparaat, gebruikt bij til- en trekapparatuur
Het voordeel van trommelmouwen
Wanneer de splitsing van het type trommel hek huid is geïnstalleerd, de splitsing hek huid mouw is gewikkeld op de gladde slotloze trommel, en is nauw verbonden met de trommel door middel van bouten of las,zodat het oorspronkelijke gladde oppervlak van de trommel buiten het oppervlak wordt de vorm van lebus dubbel vouw touw groeve, die geschikt is voor de toepassing van de lierwijziging of de vervanging van de trommel.
Productieapparatuur
Onze fabriek heeft meer dan 2000 sets van geavanceerde apparatuur zoals gieten, smeden, tandwielverwerking, plaatstempelen, nitten, warmtebehandeling en mechanische verwerking.het Duitse bewerkingscentrum CW1000, CNC vier-as, vijf-as linkage machining center, CNC punch, grote CNC hobbing gear slijpmachine, grote CNC vloerboren en frezen machine, Vacuum elektron balk lassen,CNC-sweisrobot en 80 rolmachine en andere geavanceerde verwerkingsapparatuur.
Technische parameters
| - Nee. | Draaddiameter ((mm) | Trekkracht (KN) | Rotatierichting | Drumdiameter ((mm) | Drumlengte ((mm) |
1
| 3 tot 8 | 3 tot 10 | Links, rechts. | > 160 | < 1000 |
2
| 10 tot 16 | 12 tot 20 | Links, rechts. | > 320 | < 1000 |
3
| 18 tot 24 jaar | 20 tot 80 | Links, rechts. | > 480 | < 1000 |
4
| 26 tot 32 | 100 tot 120 | Links, rechts. | > 640 | < 1000 |
5
| 34 ~ 40 | 150 tot 200 | Links, rechts. | > 800 | < 1000 |
6
| 42 tot 50 | 240 tot 400 | Links, rechts. | > 1000 | < 1000 |
Overzicht
Naam van het product | Kabelwieltrommel |
Drum Hoeveelheid | Eén of twee |
Drumontwerp | LBS-groef of spiraalgroef |
Materiaal | Carbon-roestvrij staal en legeringsstaal |
Grootte | Aanpassing |
Toepassingsgebied | Operatie van de constructie- en mijnbouwterminal |
Stroombron | Elektrische en hydraulische apparatuur |
Kabelcapaciteit | 100 tot 300 m |
Productkenmerken:
1Elektrische lier met spoelstelsel
2. Automatische touwregeling kan worden gerealiseerd
3- Compacte structuur en redelijk ontwerp
4- Hou het draad touw's spanning strak voor lieren en kranen
5. De spoelmachine kan een terugkracht op het touw leveren om het touw een spannende kracht te houden. De spoelmachine en de HPU zijn verwijderbaar

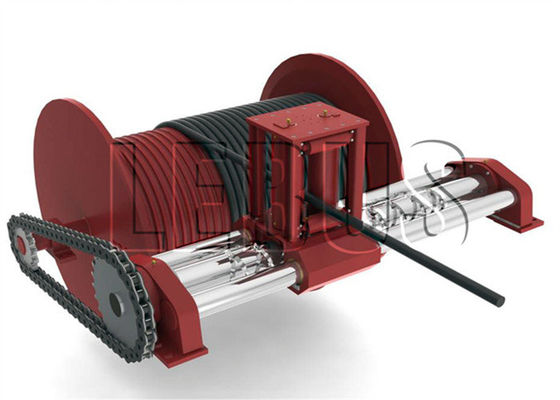

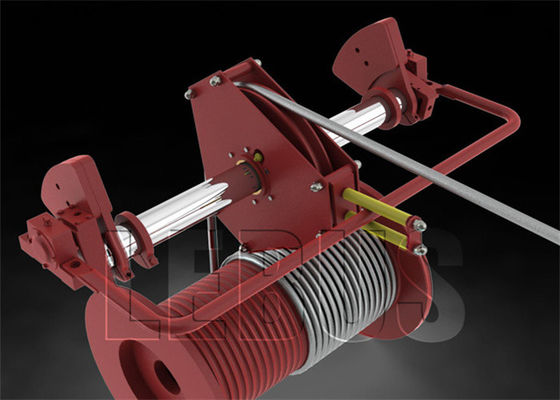

Verstuiveringsinrichting:
1Het touwwikkelingsapparaat van de lier (winch van het spoelapparaat) hanteert het principe van een dubbel draaiende schroef om het touwwiel voor en achter te bewegen.gemakkelijk te gebruiken, veilig en betrouwbaar.
2Het lijnregelaar bestaat uit zes onderdelen, namelijk het uitgangsdeel, de transmissiebak, de koppeling, het spiraalhangerdeel, het touwondersteunende deel en de basis.
3. In het installatieproces, vereist geen enkel deel van de transformatie van de lier, hoeft alleen om de buitenste versnelling te installeren op de lier motor kant, het vermogen van de motor output.
Aandrijfsprincipe:
Winstdrom - versnellingsbak - schroefmouw rotatie - touwwiel wisselende beweging.
