Gegalvaniseerd beëindig pond Gegroefte Trommelkokers voor de Kruk van het Mijnbericht
De krukparameters van de mijnbouwverrichting
De buiten statische spanning van de draadkabel: 10KN;
De buitensnelheid van de draadkabel: ≥ 1.00m /s;
Kabelcapaciteit: 450m;
De diameter van de draadkabel: 12mm;
Trommeldiameter: 220mm;
Trommelbreedte: 307mm;
Motormodel: Ybj-11,4;
Motormacht: 11.4KW;
Motorsnelheid: 1470r/min;
Totale snelheidsverhouding: 41;
Krukgewicht: 578Kg;
Met inbegrip van motor;
Afmetingen: 1073×766×727 mm;
Vuurvaste magnetische aanzet: Qbz-80/1140/660;
Vuurvaste controleknoop: La81-3.
Het belang van rollen
De trommel is één van de meeste belangrijke stukken van de kruk
overzicht van Gegroefte Lebus
Pond-de trommel is een soort groef voor het multi-layer winden van draadkabel in het buitenland wordt geïntroduceerd die van. Wegens deze kabelgroef in de trommel
Het grootste deel van de perifere sectie wordt gehouden met het gezicht van het flenseind, slechts in een zeer kleine sectie en de het gezichtskruising van het flenseind parallel,
Nochtans, is er een fenomeen van het draaien, wordt het genoemd „ook vouwend kabelgroef“.
Praktische de jaren heeft bewezen dat dit soort trommel met de speciale structuur van de kabelgroef de moeilijkheid van multi-layer windende kabel kan goed oplossen
Het dubbele vouwende systeem van de kabelgroef zorgt ervoor dat de multi-layer windende draadkabel op de trommel volledig regelmatig in wordt getrokken en van de trommel ontwikkeld
Voordeel van pond Grroved
Dit systeem is nog de meest efficiënte en perfecte methode om het leven van draadkabel te verlengen. De tests hebben dat het gebruik met de specificaties van de Draadkabel de kabelgroef aanpast aangetoond, Lebus-kan de trommel het leven van draadkabel verlengen meer dan 500%.
Pond-de kabelgroef maakt de lading gelijk tussen lagen wordt verdeeld, en de praktijk bewijst dat het zeer het leven van draadkabel die verlengt. In feite, kan de testoppervlakte het leven van de draadkabel door meer dan 500% uitbreiden. Het verminderen van de schade van de draadkabel verhoogt veiligheid en vermindert machineonderbreking.

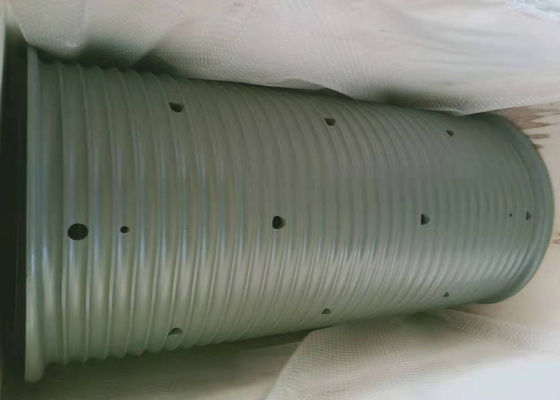

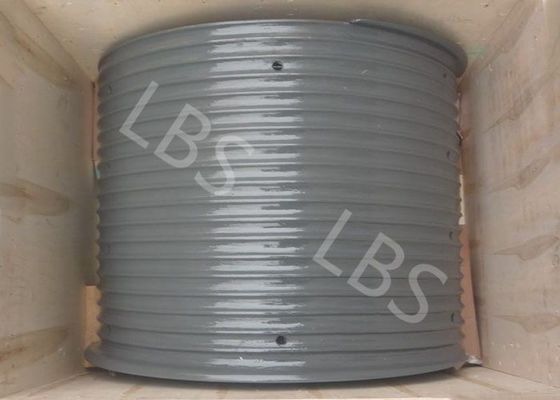

Productinleiding
Materialen van de kokers: Low-carbon staal 20#, 16Mn, Q235B, Q355B/D/E
Het gebruik de kokers: Gelast of vastgebout aan de vlotte trommelkern van de kruk
Omwentelingsrichting van de kokers: Links of rechts
Verwerkingsmateriaal: CNC machinaal bewerkend centrum
Werkomgeving: Binnen, openlucht, regen en stofmilieu
Het werk hoogte: Neen meer dan 2000M
Het werk Temperatuur: 40~+50 CentigradWelded of vastgebout aan de vlotte trommelkern van de kruk
Technische parameters en toepassing:
| Nr: |
Draaddiameter (mm): |
Omwentelingsrichting |
Hoofdtrommel
diameter (mm) |
Hoofdtrommellengte (mm) |
Toepassing |
| 1 |
8 10 13 |
Linker, Rechts |
430 |
763 |
De de installatiekruk van de oliecontrole,
Slepende kruk
Torenkraan |
| 2 |
13 18 20 |
Linker, Rechts |
623 |
1144 |
Techniekkruk,
Opheffende kruk, Kruippakjekraan |
| 3 |
22 25 26 |
Linker, Rechts |
730 |
1220 |
De installatie van de oliecontrole,
Registrerenkruk |
| 4 |
18 22 32 |
Linker, Rechts |
670 |
1240 |
Boorrig winch,
drawworks |
| 5 |
28 32 36 40 |
Linker, Rechts |
560 |
630 |
De roterende kruk van de Boringsinstallatie,
Heftoestel |
| 6 |
26 28 32 45 |
Linker, Rechts |
760 1146 |
1970 1765 |
Zeekraan,
Mariene kraan, Vastleggende kruk |

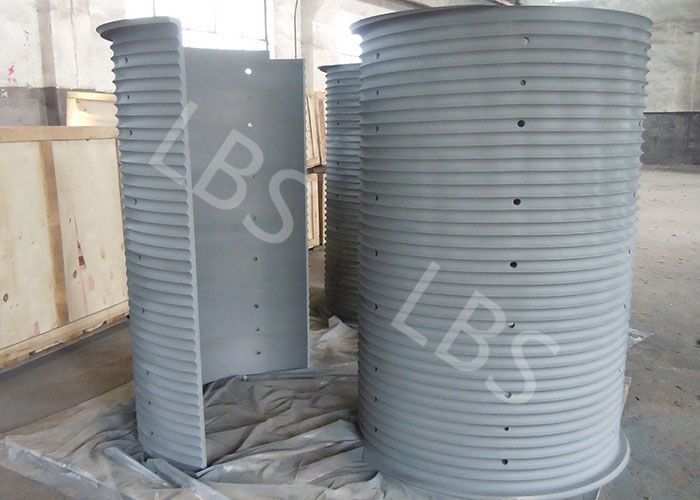

Productstructuur:
De integrale trommel van de kabelgroef: de kabeltrommels met groeven snijden direct in hen (met of zonder vastgeboute of gelaste flenzen, zonodig). De kruktrommel met flens, wordt de pond-groef gesneden direct in het lichaam van de trommel, volgens de eisen van klanten, zijn de flenzen of gelast of schroef-vastgebout. de groefmeetkunde wordt bepaald door kabelbouw, diameter en lengte, en door toepassing. de trommel heeft de vereiste opzettende afmetingen voor de daadwerkelijke exploitatievoorwaarden.
Productvoordeel:
Vergeleken met de algemene niet gegroefte (vlotte) trommel en spiraal heeft de gegroefte trommel, de Gegroefte Kokers van de Staaltrommel duidelijke voordelen in het keurige winden van multi-layer staalkabel. Groef van de de vouwenkabel van pond de dubbele maakt winden van staalkabel meer vlot en de lading tussen lagen wordt verdeeld, vermindert het onregelmatige, wanordelijke winden en kabel het bijten tijdens staalkabelregeling, vermindert de schade van staalkabel, verlengt de levensduur van staalkabel, verbetert gelijk de veiligheid van materiaalverrichting, en vermijdt de sluitingstijd van mechanisch materiaal toe te schrijven aan wanordelijke kabelvervanging.
